超短波监测节点部署规则简要概述

超短波（VHF/UHF，通常指30MHz - 300MHz / 300MHz - 3GHz）监测节点的部署是实现有效无线电频谱管理、信号侦察、干扰查找、应急通信保障等任务的关键环节。其部署规则需要综合考虑技术、环境、法规和任务目标等多方面因素。

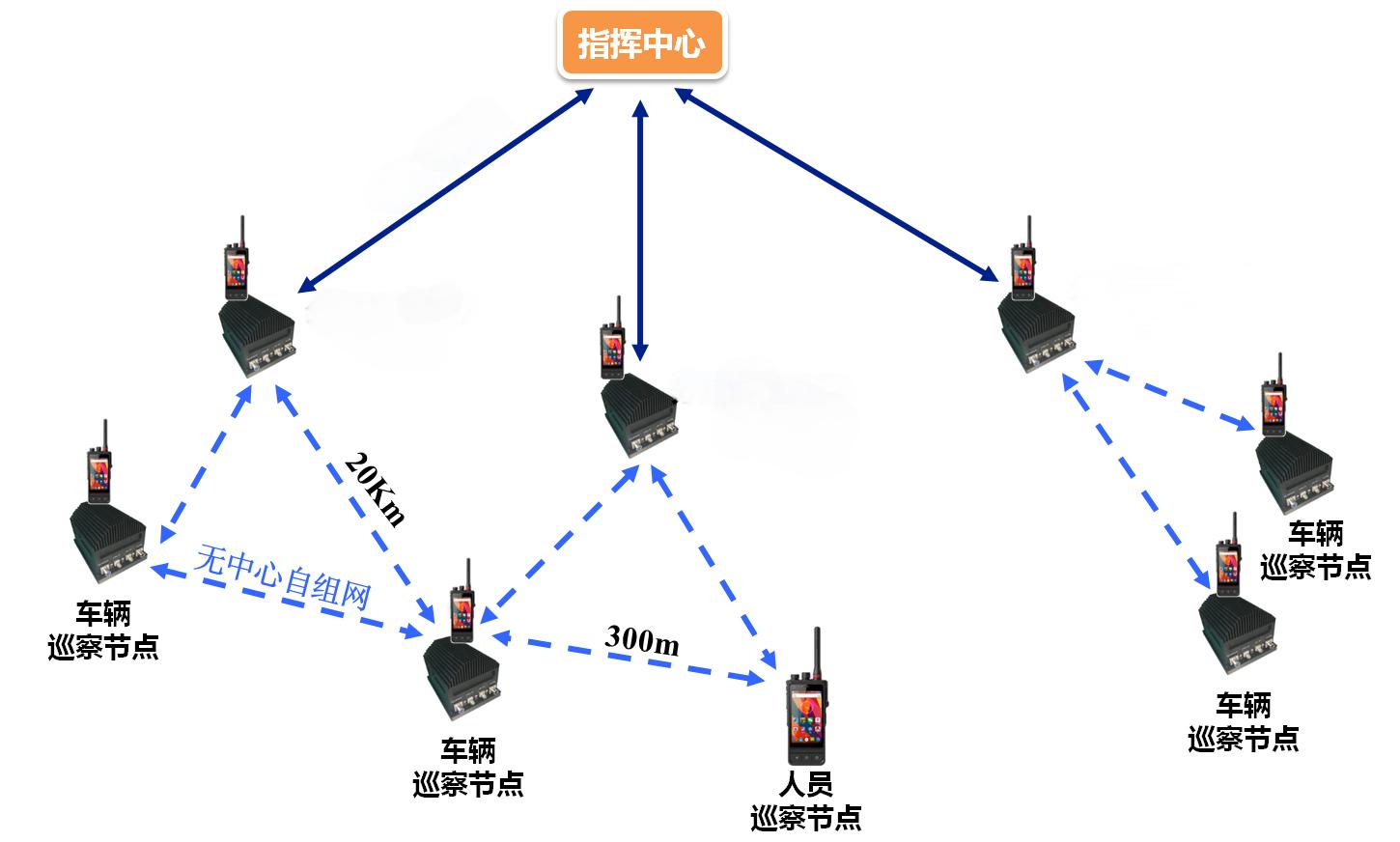

图1  多监测节点部署示意图

一、核心目标与需求分析（部署的前提）

1. 监测目的：

   • 常规频谱监测： 长期掌握频谱占用度、信号特征、背景噪声水平。

   • 特定信号查找/定位： 如非法电台、干扰源、应急信标（EPIRB/PLB）等。

   • 通信情报搜集： 对特定通信内容进行监听和分析（需严格遵守法律法规）。

   • 电磁环境评估（EME）： 为新设台站、重大活动保障提供本底数据。

   • 无线电安全： 监测恶意干扰、未经授权传输等。

2. 覆盖范围：

   • 需要监测的地理区域大小和形状（点、线、面）。

   • 重点区域（如机场、港口、政府机关、重大活动场馆、边境等）。

3. 监测对象：

   • 目标频段（VHF航空/UHF公众对讲/特定专用频段/宽带扫描）。

   • 信号类型（模拟话音/数字调制/跳频/扩频）。

   • 信号强度预期（微弱信号监测需要更高灵敏度站点）。

4. 性能要求：

   • 定位精度： 对测向定位任务要求的方位角精度和定位圆半径。

   • 灵敏度： 需要检测到的最低信号电平。

   • 动态范围： 同时处理强信号和弱信号的能力。

   • 实时性： 数据回传、告警、定位结果产出的延迟要求。

   • 分辨率带宽（RBW）： 区分紧密相邻信号的能力。

二、站点选址规则（核心环节）

1. 制高点优先：

   • 最大化视距范围： 超短波以视距传播为主，站点越高，覆盖范围越大，受地形地物遮挡越小。优先选择山顶、高楼顶、专用铁塔。

   • 提升信噪比（SNR）： 高地通常背景噪声较低，有利于检测微弱信号。

2. 减少遮挡：

   • 避免选址在陡峭山谷底部、被高大密集建筑物包围的区域。

   • 天线架设位置应尽量避开附近的障碍物（如塔身、墙体、广告牌、大树），特别是主瓣方向。

3. 电磁环境考量：

   • 低环境噪声： 远离已知的强干扰源（大型广播发射塔、高压输电线、变电站、工业设备、繁忙交通干道）。

   • 自兼容性： 同一站点若部署多副天线（如测向阵列），需考虑天线间隔离度，避免相互干扰。

   • 背景扫描： 在选址前应对候选点进行实地频谱扫描，评估背景噪声和潜在干扰。

4. 基础设施保障：

   • 电力供应： 稳定可靠的市电是首选。偏远站点需考虑太阳能/风能+蓄电池、发电机备份方案。防雷接地至关重要。

   • 网络连接： 需要可靠的回传链路（光纤、微波、4G/5G、卫星）将监测数据、控制指令传输回中心。

   • 物理安全： 站点应不易被非法侵入、破坏或盗窃。考虑围栏、门禁、监控摄像头。

   • 环境适应性： 设备需能承受当地温度、湿度、风载、盐雾（沿海）、沙尘（荒漠）等条件。

   • 物理空间： 容纳机柜、天线支架、供电设备等的空间。

   • 维护可达性： 方便技术人员进行安装、巡检和维护。

5. 法规与许可：

   • 遵守土地使用、建筑、无线电管理、环境保护等相关法律法规。

   • 获得必要的场地使用许可（如租用楼顶、山地）。

   • 天线架设高度可能涉及航空限高审批。

三、天线系统部署规则

1. 天线类型选择：

   • 监测天线： 宽带天线（如对数周期天线 LPDA）、可调谐天线。要求宽频带、高增益、低驻波比。

   • 测向天线：

     • 单站定位： 需要多通道测向天线（如沃特森-瓦特、多普勒、相关干涉仪阵列）。阵列设计（孔径、阵元数量/排布）直接影响精度和波束宽度。

     • 多站定位（TDOA/FDOA）： 各站点需使用相同型号、精确同步的高稳定度接收天线（常用垂直极化偶极子或其变形）。

2. 天线架设：

   • 高度： 尽可能高，超越周围障碍物。

   • 极化： 通常垂直极化（匹配大多数超短波业务），特殊需求考虑水平或圆极化。

   • 隔离度： 同一站点多天线需保证足够空间隔离或采用电气隔离措施，减少互耦。

   • 方向图： 了解天线方向图，主瓣应对准重点监测区域。全向天线需考虑垂直面方向图。

   • 馈线： 选用低损耗电缆（如波纹电缆），长度尽量短，接头防水密封处理良好。

   • 防雷： 天线本身、馈线、塔体必须纳入完善的防雷接地系统。安装避雷针（保护角法或滚球法）。

四、系统架构与组网规则

1. 节点类型：

   • 固定站： 长期部署在关键位置，功能强大，是网络骨干。

   • 移动站（车载、便携）： 用于机动部署、补充覆盖、干扰逼近查找、应急响应。

   • 可搬移站： 介于固定和移动之间，可临时部署在特定地点。

2. 网络拓扑：

   • 集中式： 所有数据回传至中心处理（对回传带宽要求高）。

   • 分布式： 部分处理在边缘节点完成（如本地FFT、信号检测），只回传结果或告警（节省带宽）。

   • 协同组网：

     • 单站测向： 一个站点完成方位测量（精度受限于站点位置和阵列性能）。

     • 多站交汇定位（TDOA/FDOA）： 至少3个（2D）或4个（3D）精确时间/频率同步的站点协同测量到达时间差或频率差进行定位（精度高，覆盖范围大）。同步精度是核心！ 常用GPS/北斗驯服铷钟、PTP/IEEE 1588v2协议。

3. 数据处理与融合中心：

   • 接收、存储、处理各节点数据。

   • 实现信号识别、参数测量、关联分析、定位解算（多站时）、干扰分析、态势展示。

   • 任务调度与节点远程控制。

五、运行与维护规则

1. 校准与标定：

   • 定期校准： 接收机灵敏度、频率精度、电平测量精度、测向精度（使用标准信号源或已知方位信标）至关重要。周期根据设备稳定性和任务要求确定。

   • 站点位置标定： 测向/定位站点的经纬度高程必须精确测量（差分GPS）。

2. 远程监控与管理：

   • 实时监控节点状态（电源、温度、设备在线、链路状态、接收信号电平）。

   • 远程配置参数（频率、模式、扫描计划）、软件升级、故障诊断与重启。

3. 定期巡检与维护：

   • 实地检查设备运行、天线状态、馈线连接、供电、接地、物理安全。

   • 清洁维护（特别是沙尘、盐雾环境）。

4. 数据备份与安全：

   • 监测数据定期备份。

   • 系统访问权限控制、数据加密传输与存储（尤其涉及敏感信息时）。

   • 网络安全防护。

六、其他重要注意事项

1. 隐蔽性与电磁静默： 某些任务（如侦察）可能要求站点位置隐蔽，设备自身辐射（本振泄漏、数字噪声）要小。

2. 成本效益： 在满足性能要求的前提下，优化站点数量、位置和设备选型，控制建设和运维成本。

3. 可扩展性与兼容性： 系统架构和设备应具备一定的扩展能力，以适应未来需求变化或技术升级。接口和协议应标准化。

4. 遵守无线电法规： 监测活动本身必须在国家无线电管理法律法规授权范围内进行，不得侵犯合法用户的通信秘密和权益。

总结：

超短波监测节点的部署是一个多目标优化问题，没有绝对统一的“规则”，而是需要根据具体的任务目标、预算约束、地理环境、法规要求进行综合权衡和精心设计。关键在于深刻理解无线电波传播特性、监测技术原理，并遵循科学选址、合理组网、精确校准、可靠运维的基本原则。部署前充分的需求分析、电磁环境测试和仿真预测能显著提高部署效果和投资回报率。

实际部署前，强烈建议进行专业的电磁传播预测仿真（如使用ATCALC、ProMan等工具）和实地踏勘测试。
