电赛综合测试-拓冰建站

一、赛前准备

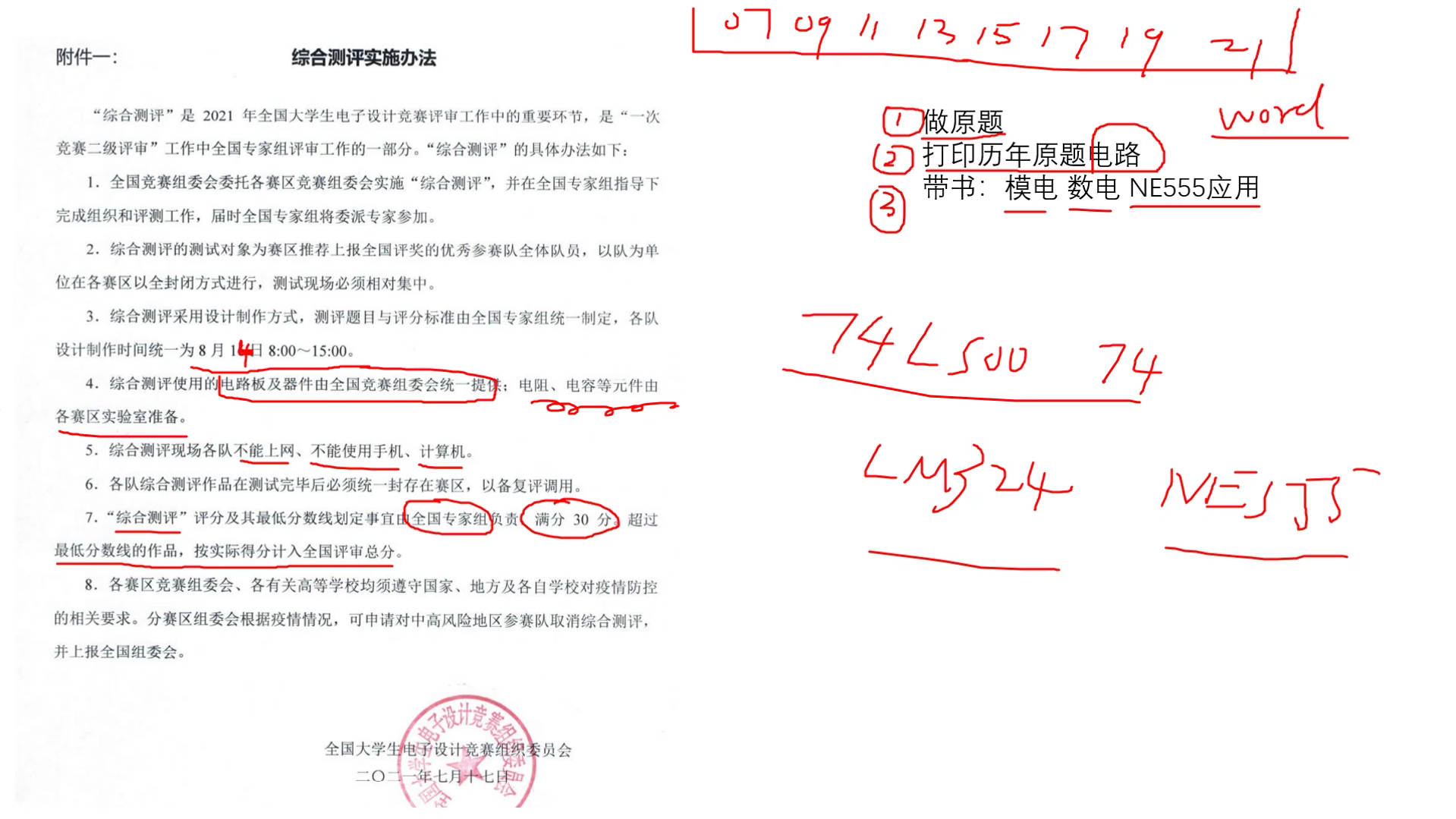

1.了解比赛规则

2.注意时间分配

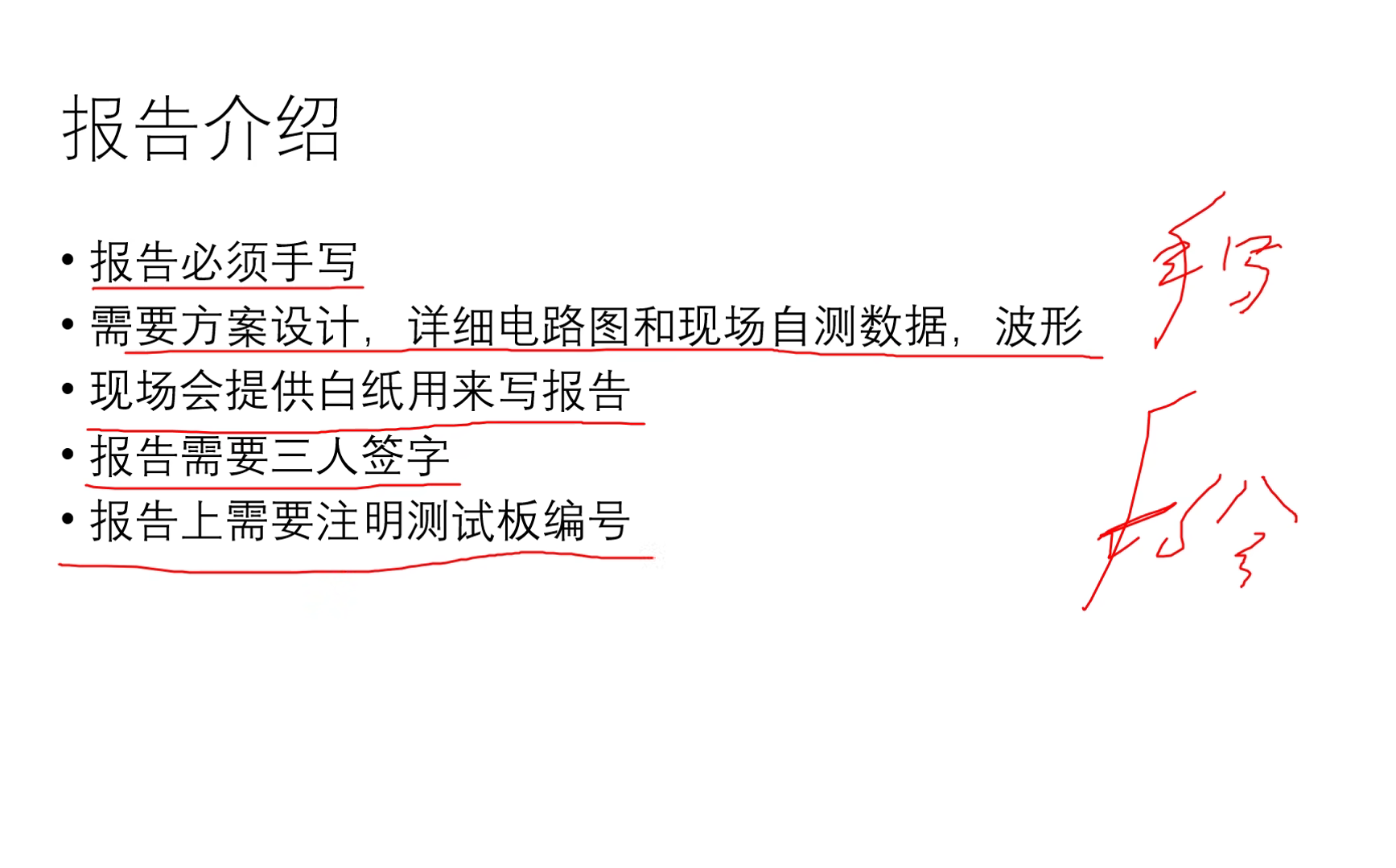

3.报告介绍

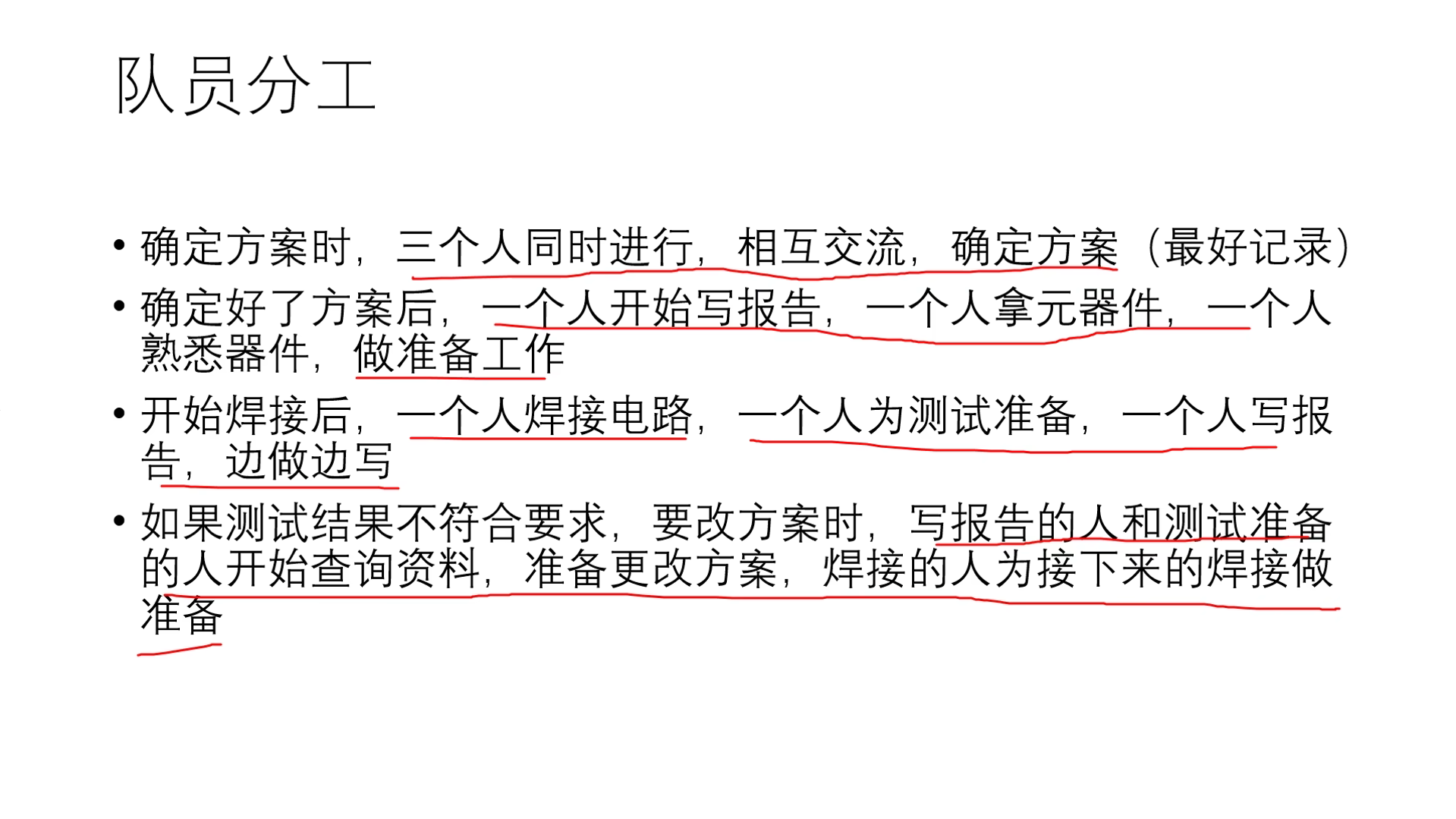

4.队员分工

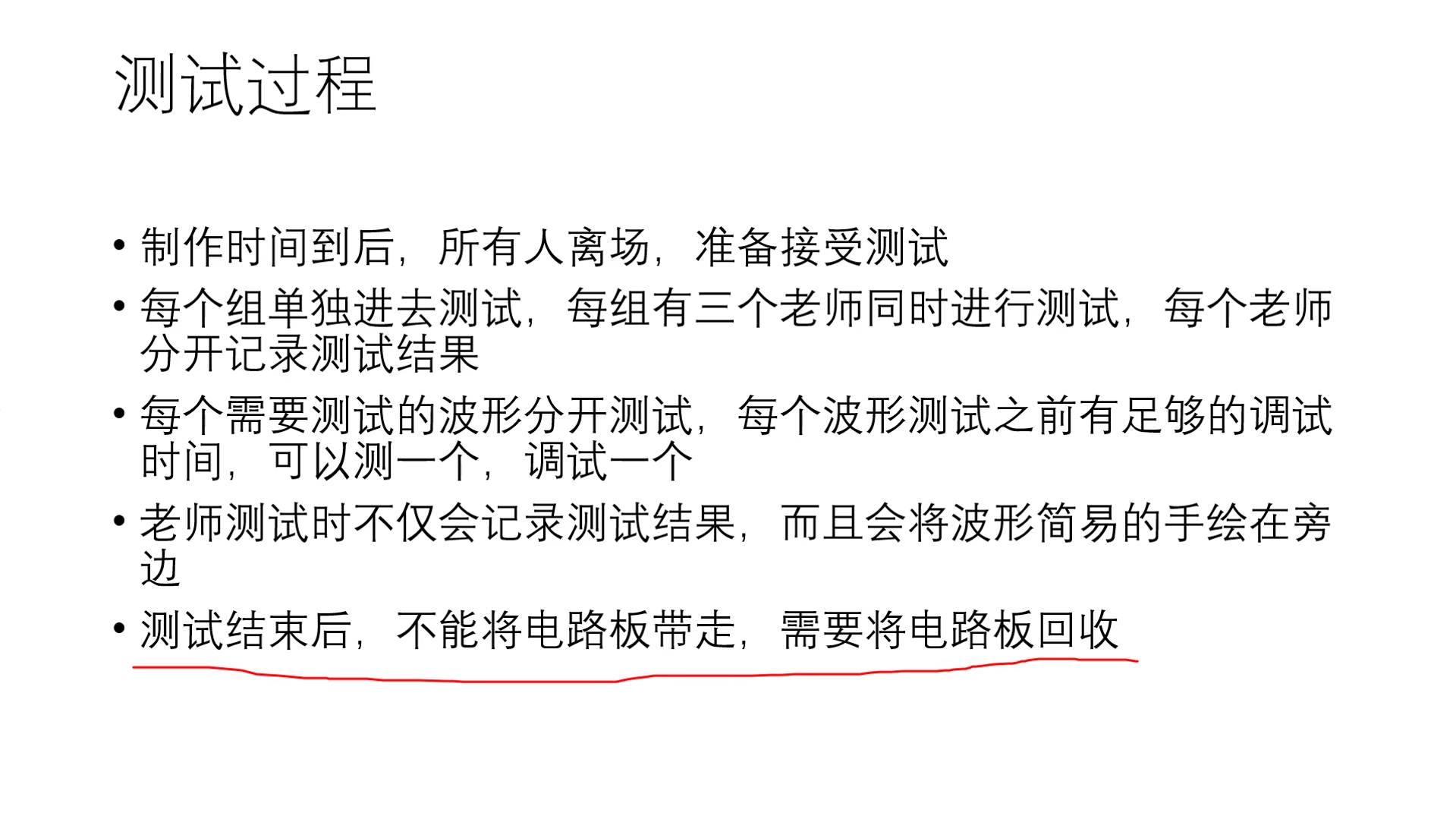

5.测试过程

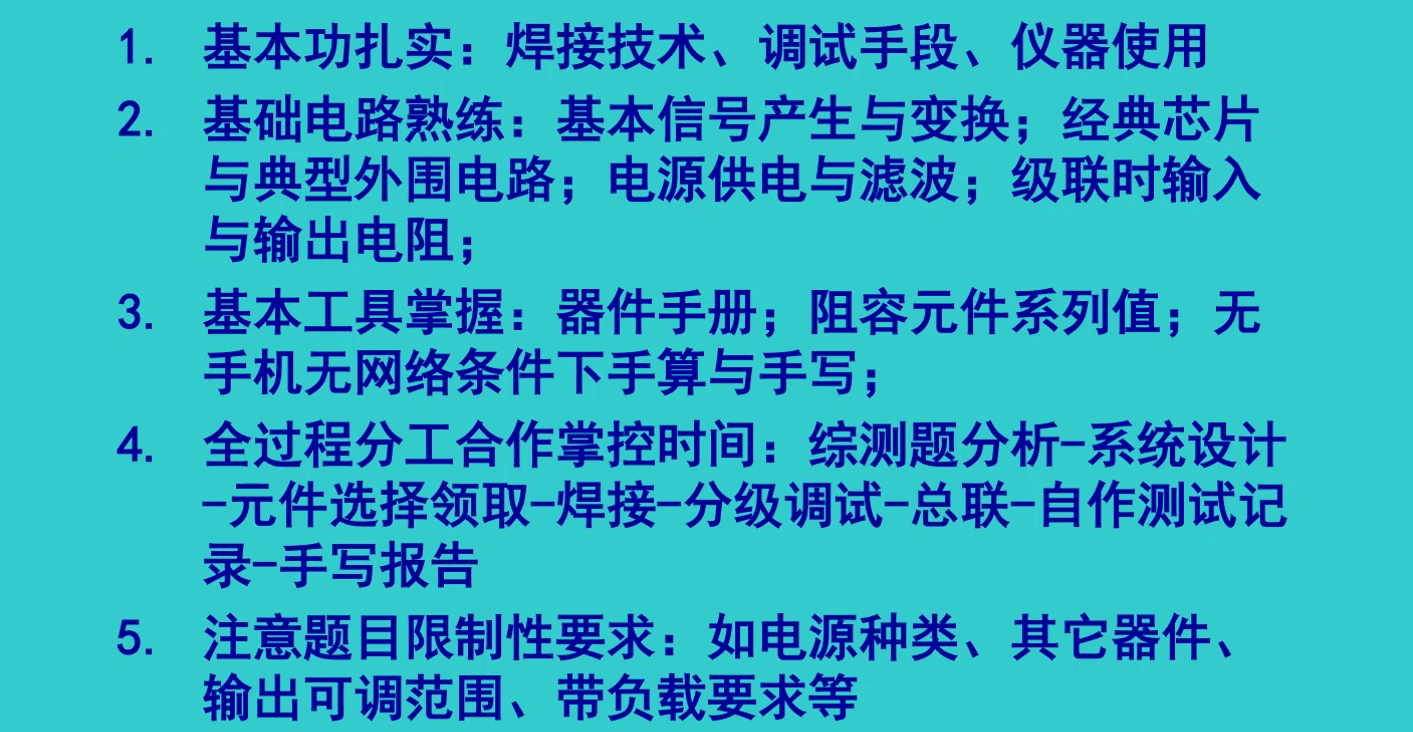

6.综合测评训练要点

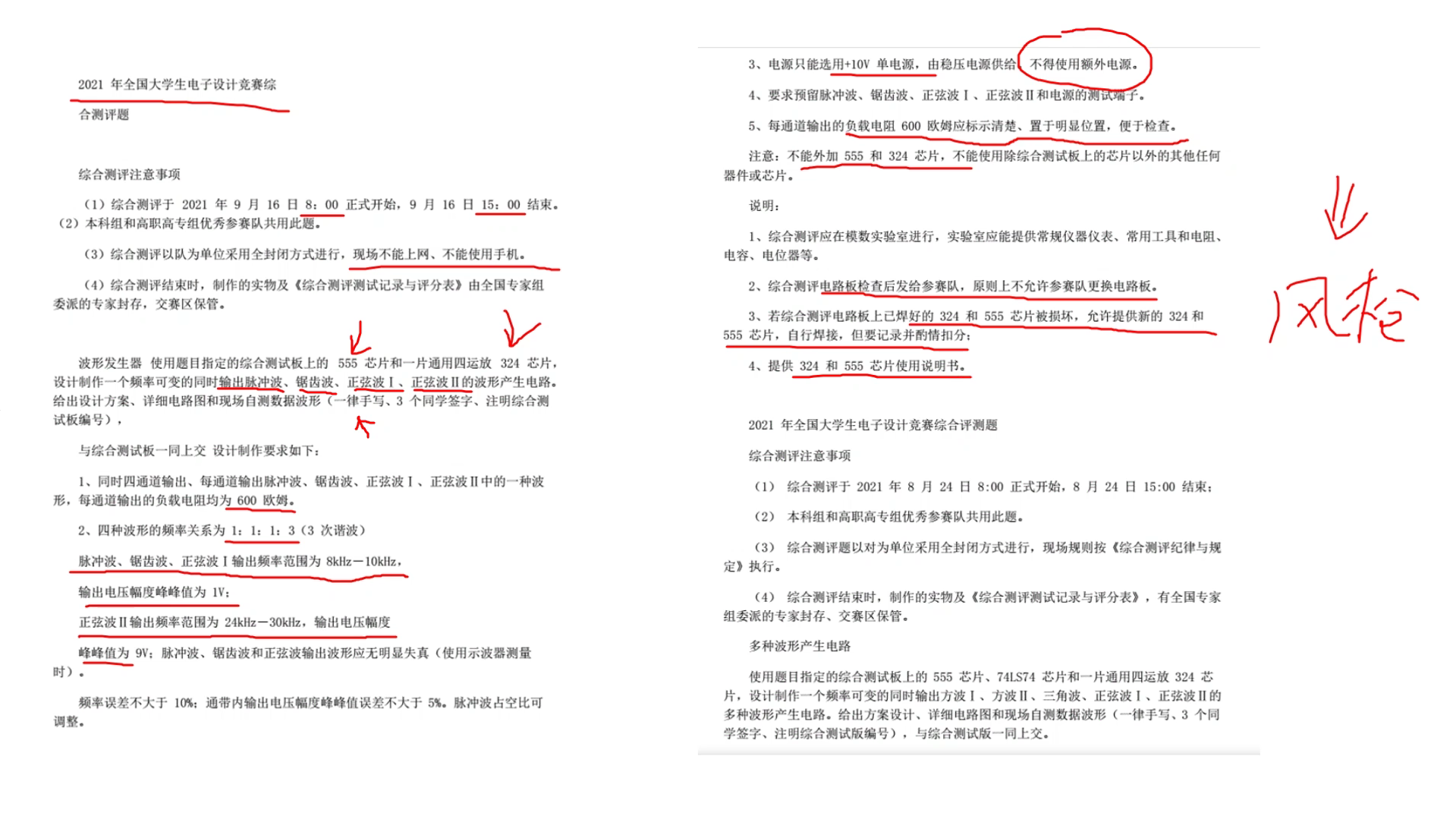

二、往年真题分析

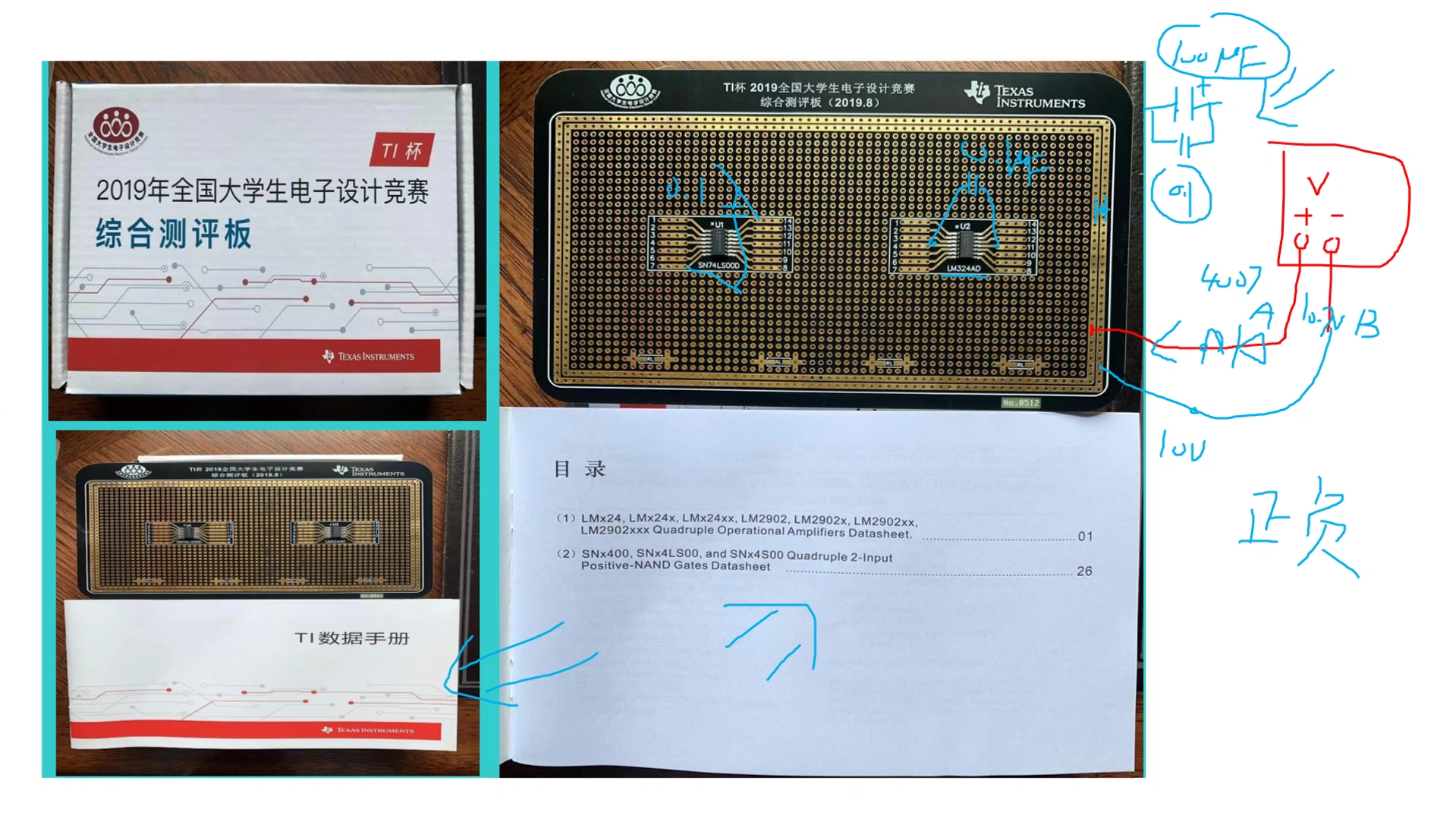

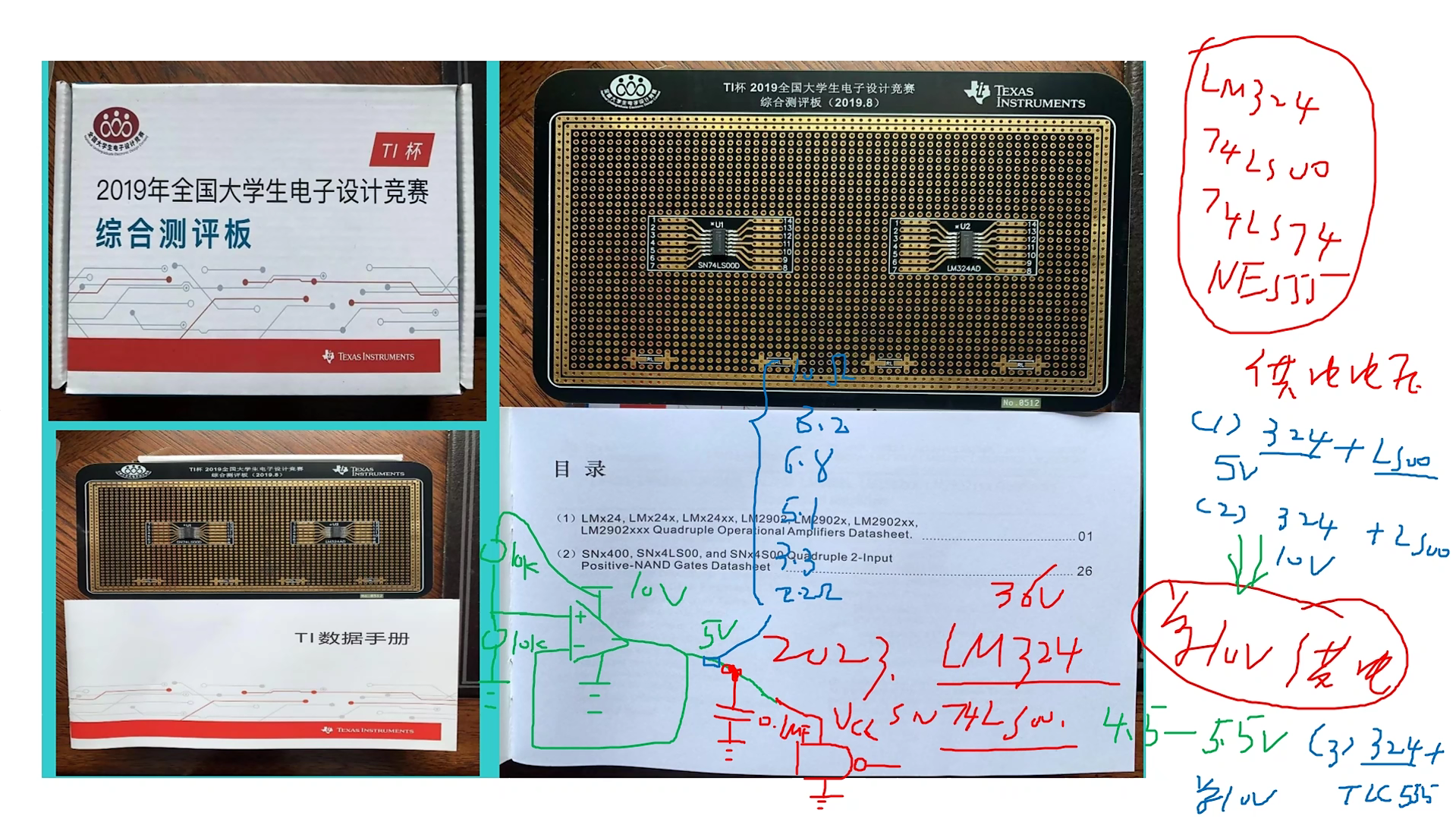

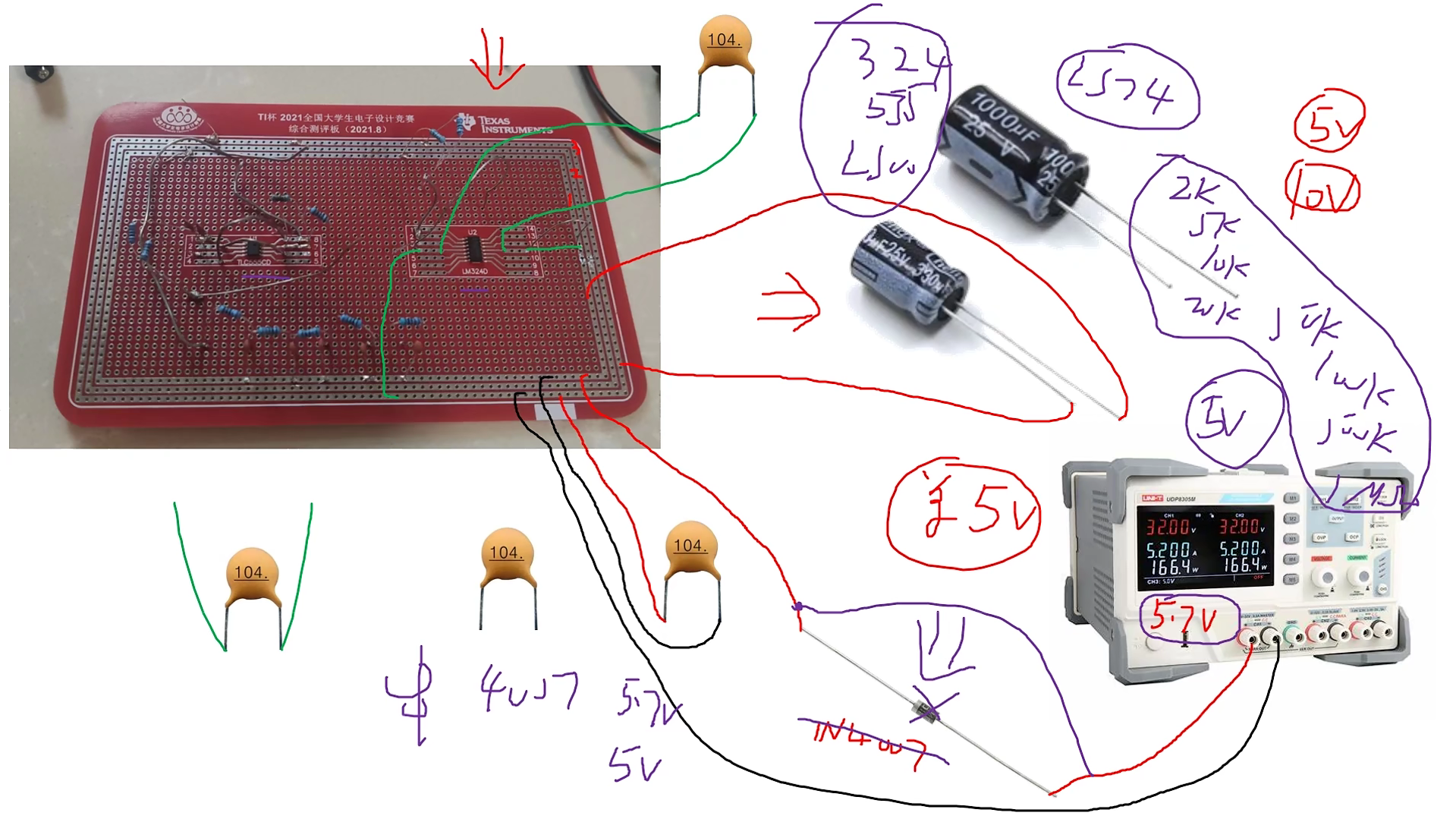

要准备各种阻值的电阻、电容、电位器等，在焊接飞线之前，最好使用万用表进行测量，判断其好坏。（下图中以2019年的综合测评板为例）
如果题目规定只能用+10V单电源进行供电，首先应将直流稳压电源调到10V，用万用表进行测量，在通电之前一定要反复检测电压是否正确，同时还要注意正负，可以串联一个二极管防反接，但是要注意二极管的导通压降，例如接入一个1N4007，那么电源供电要给10.7V的电压，最后要将二极管去掉。将内圈接10V，外圈接GND，最好在内圈和外圈之间接一个0.1uF的滤波电容和一个100uF的电解电容。在焊接测评板上的74LS00时，可以在PCB的背面，在7号脚和14号脚焊接一个0.1uF的电容，在焊接LM324时，也可以在4号脚和11号脚焊接一个0.1uF的电容进行滤波。虽然是低频，但是如果电源不做好滤波的话，也会在波形上产生一些毛刺，所以要做好滤波处理。

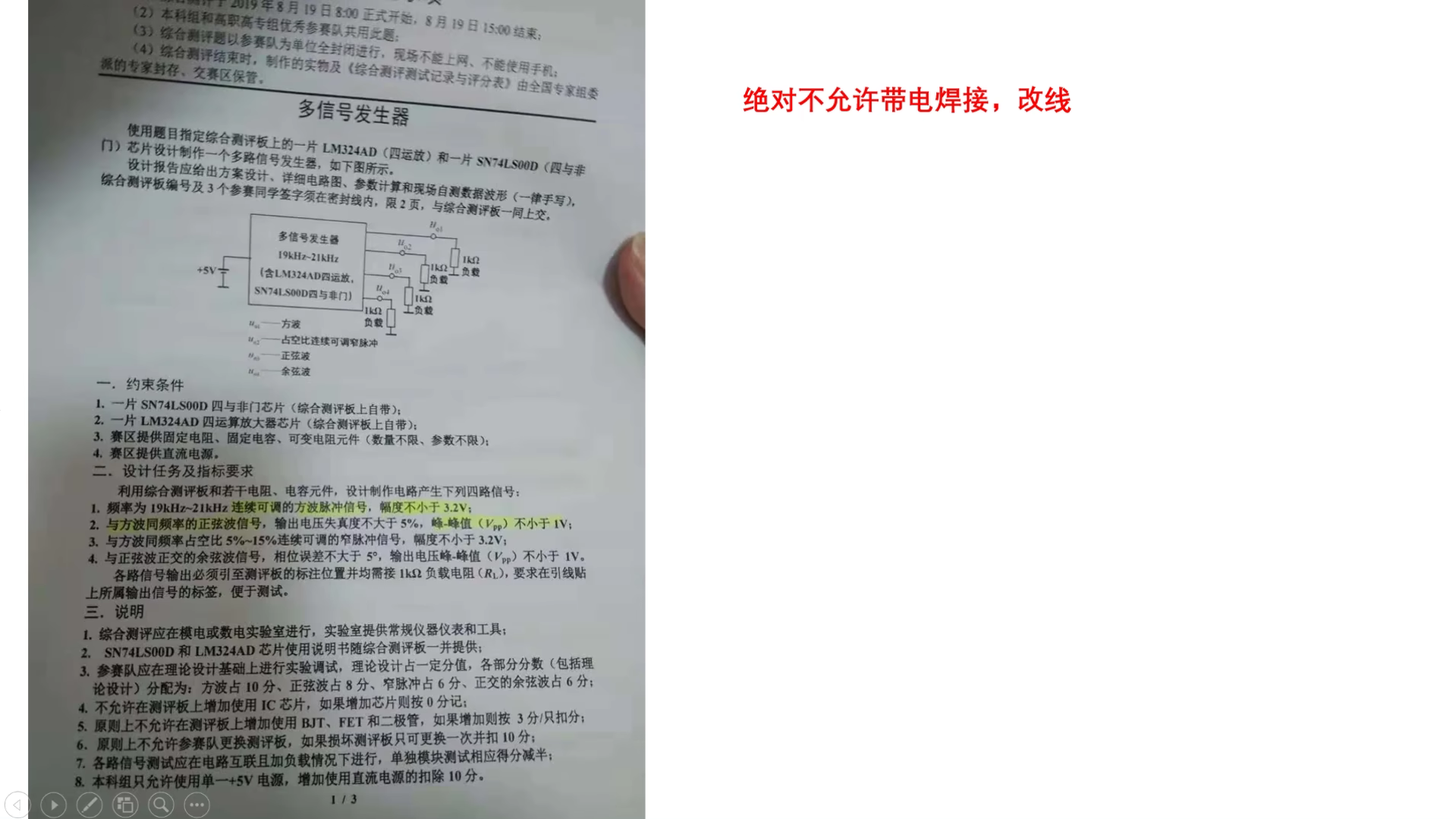

注意每一次改线的时候都需要断电，断电修改完成后再通电进行测试，绝对不允许带电操作。

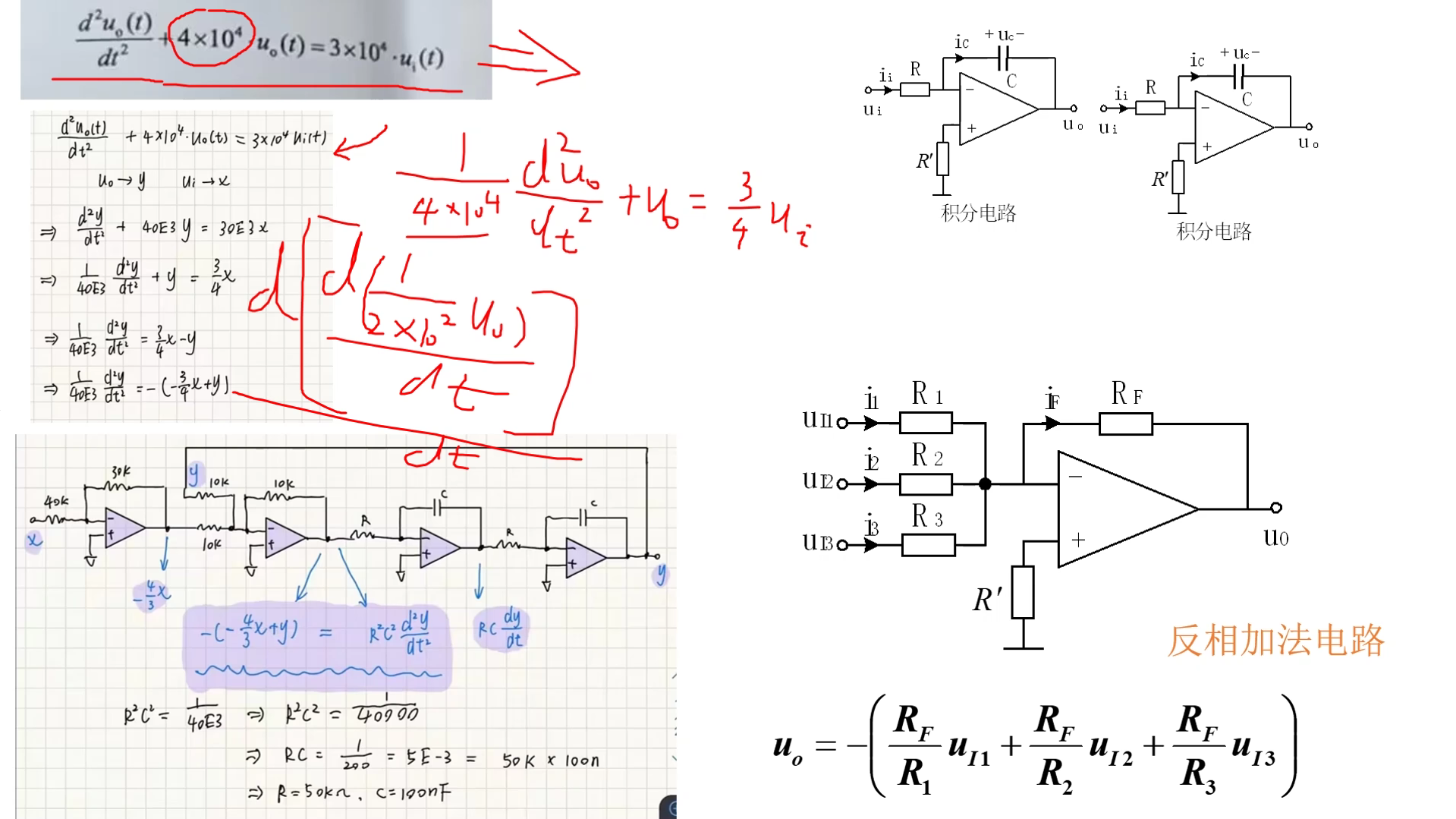

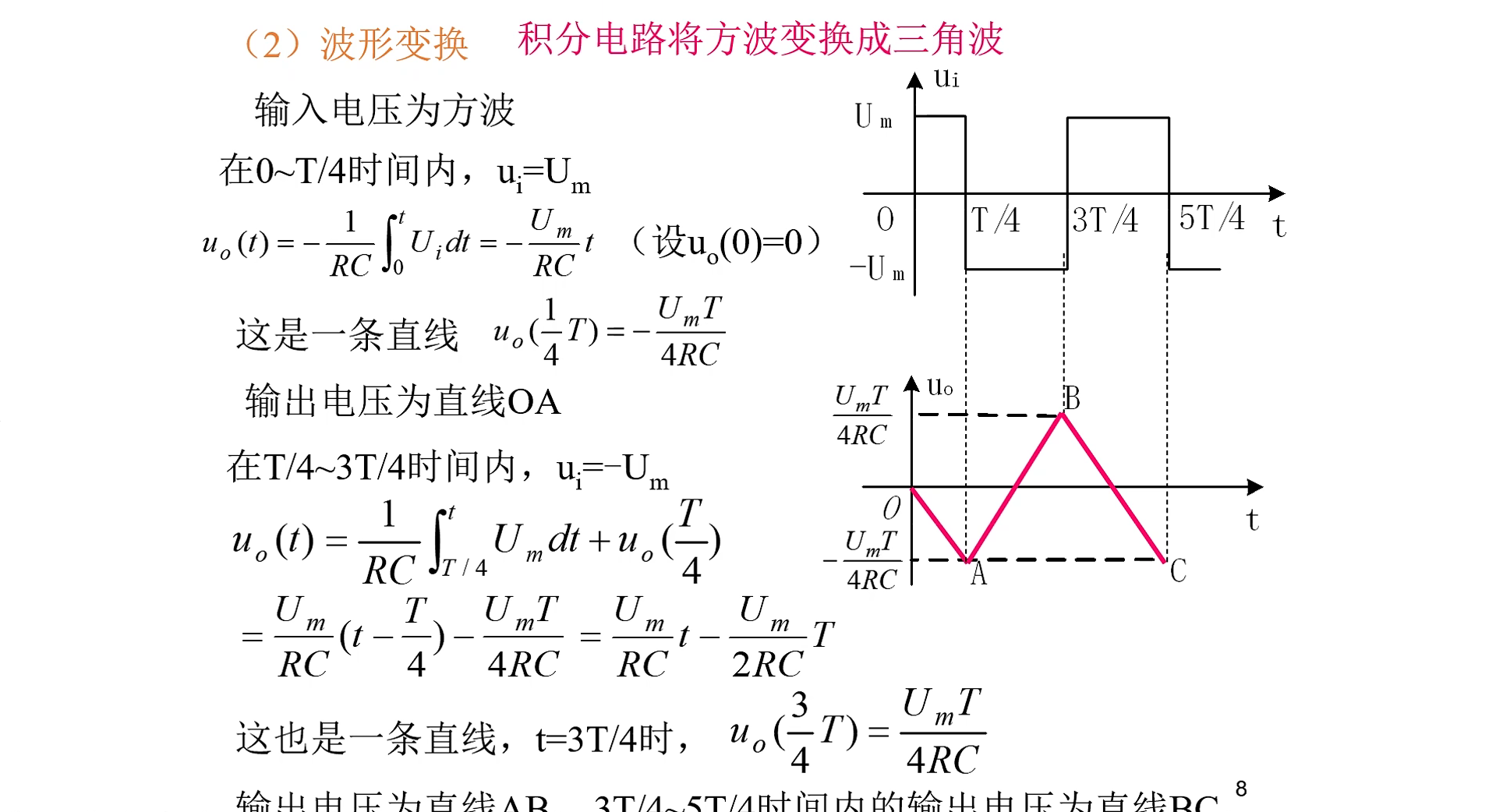

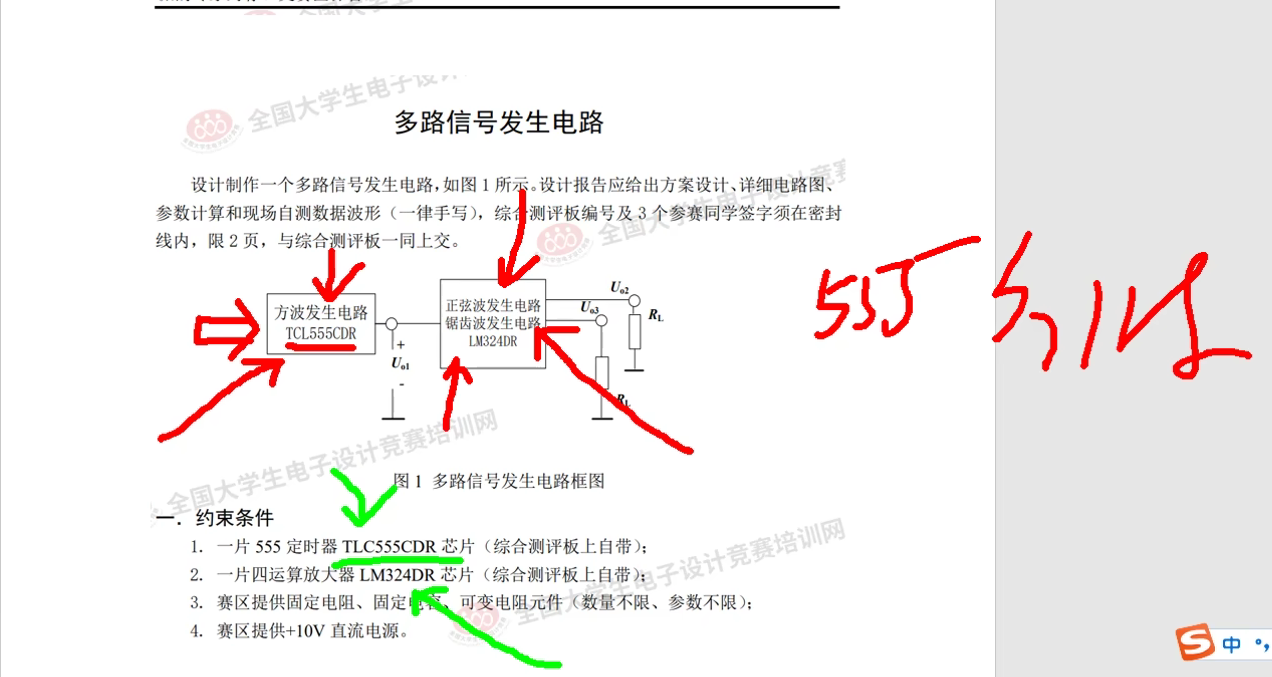

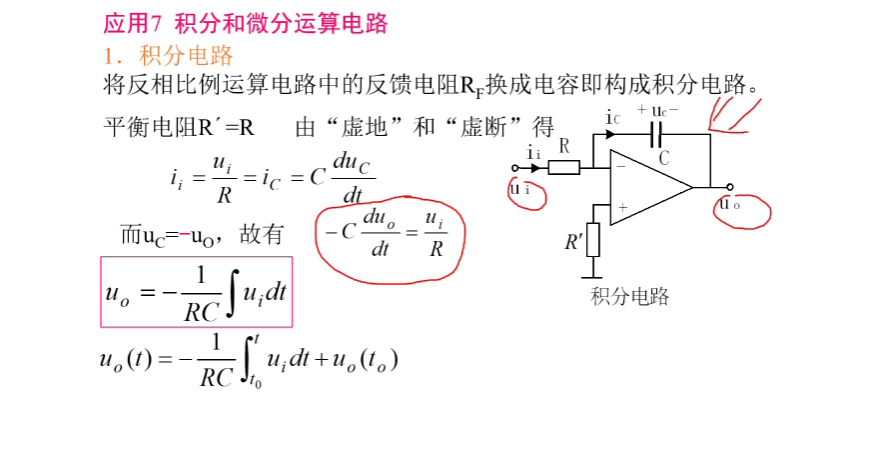

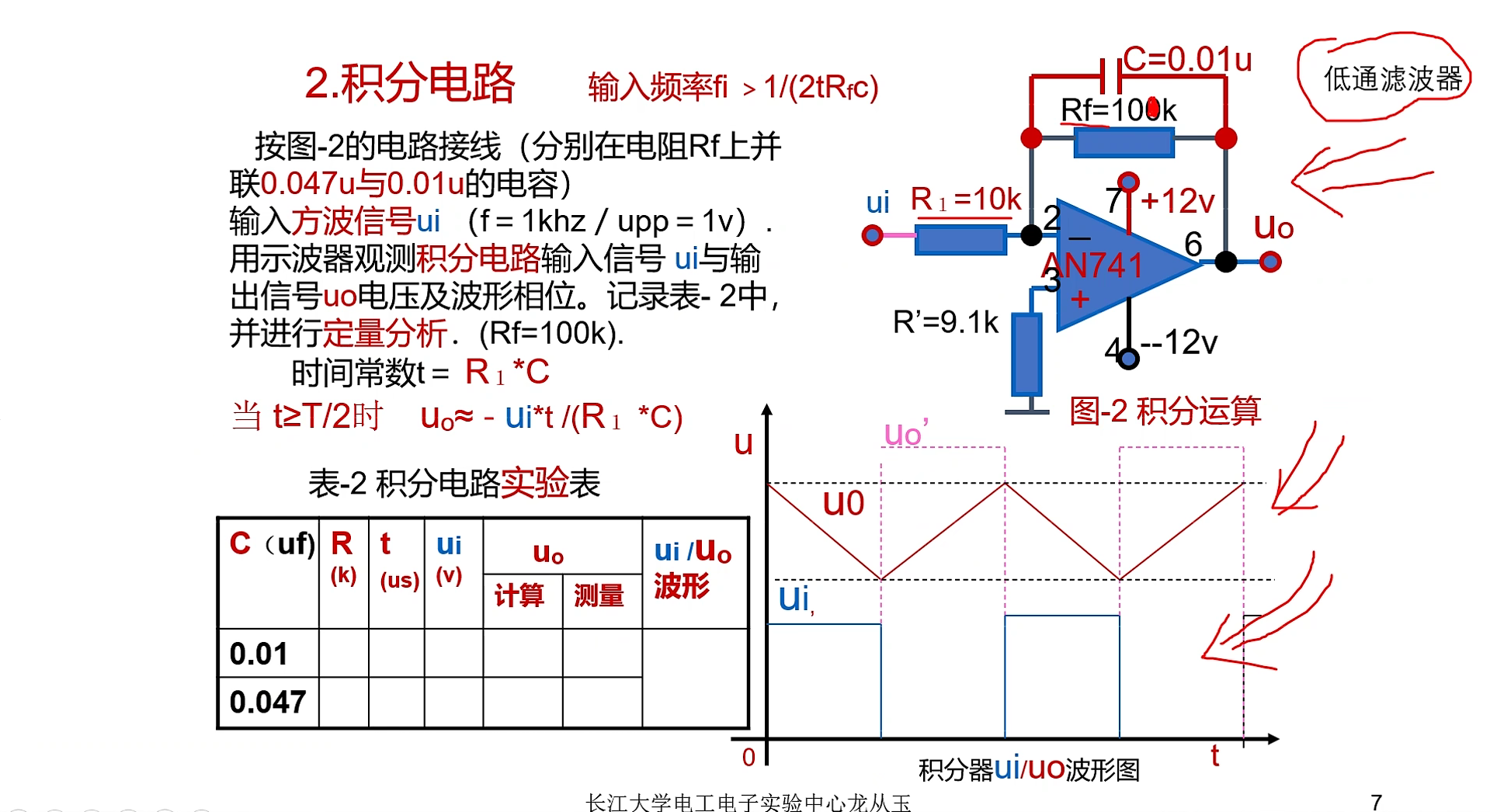

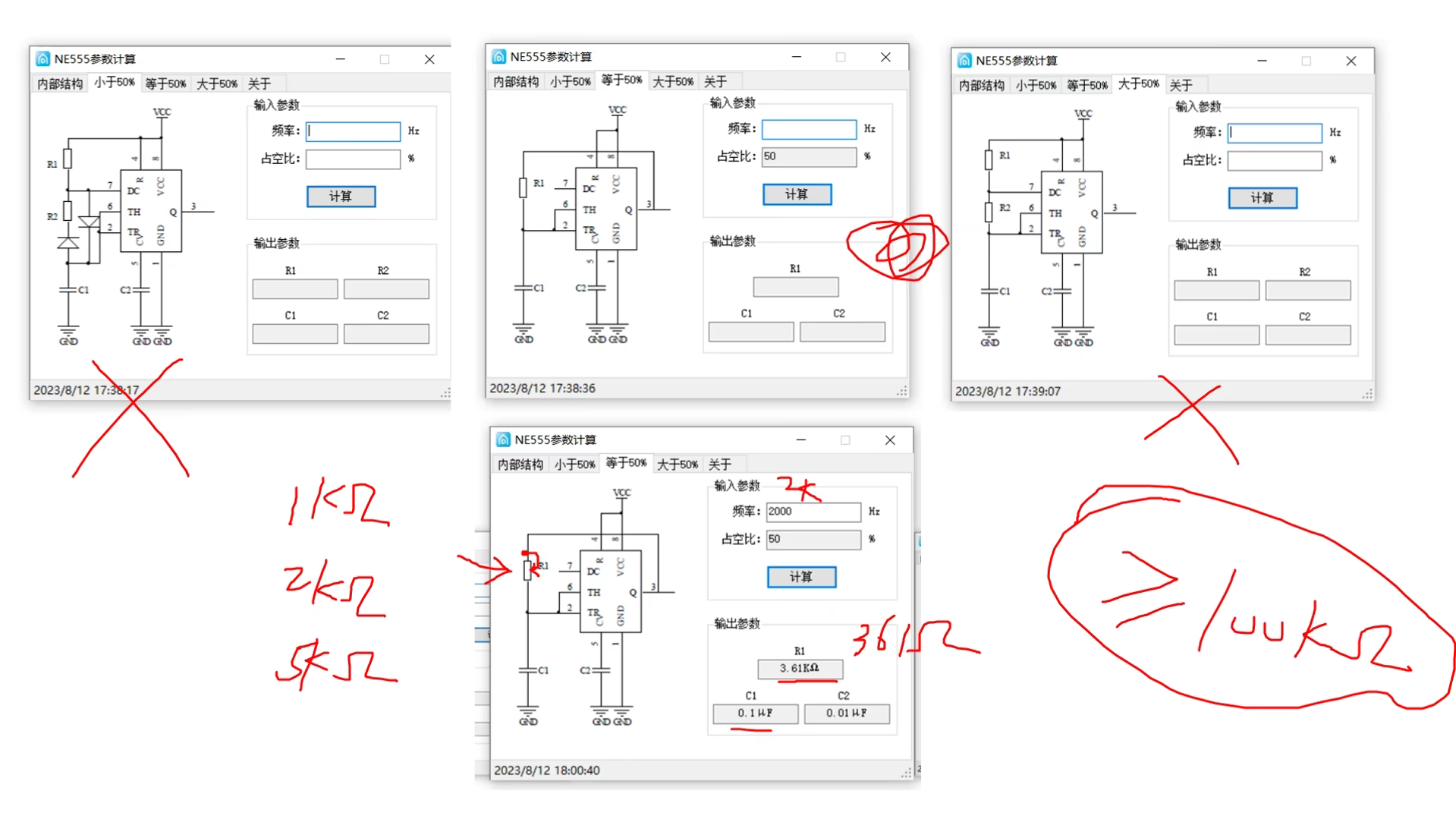

对于2021年的题目，可以用NE555产生一个方波，再用低通滤波器得到正弦波，再用一个积分电路可以得到锯齿波。

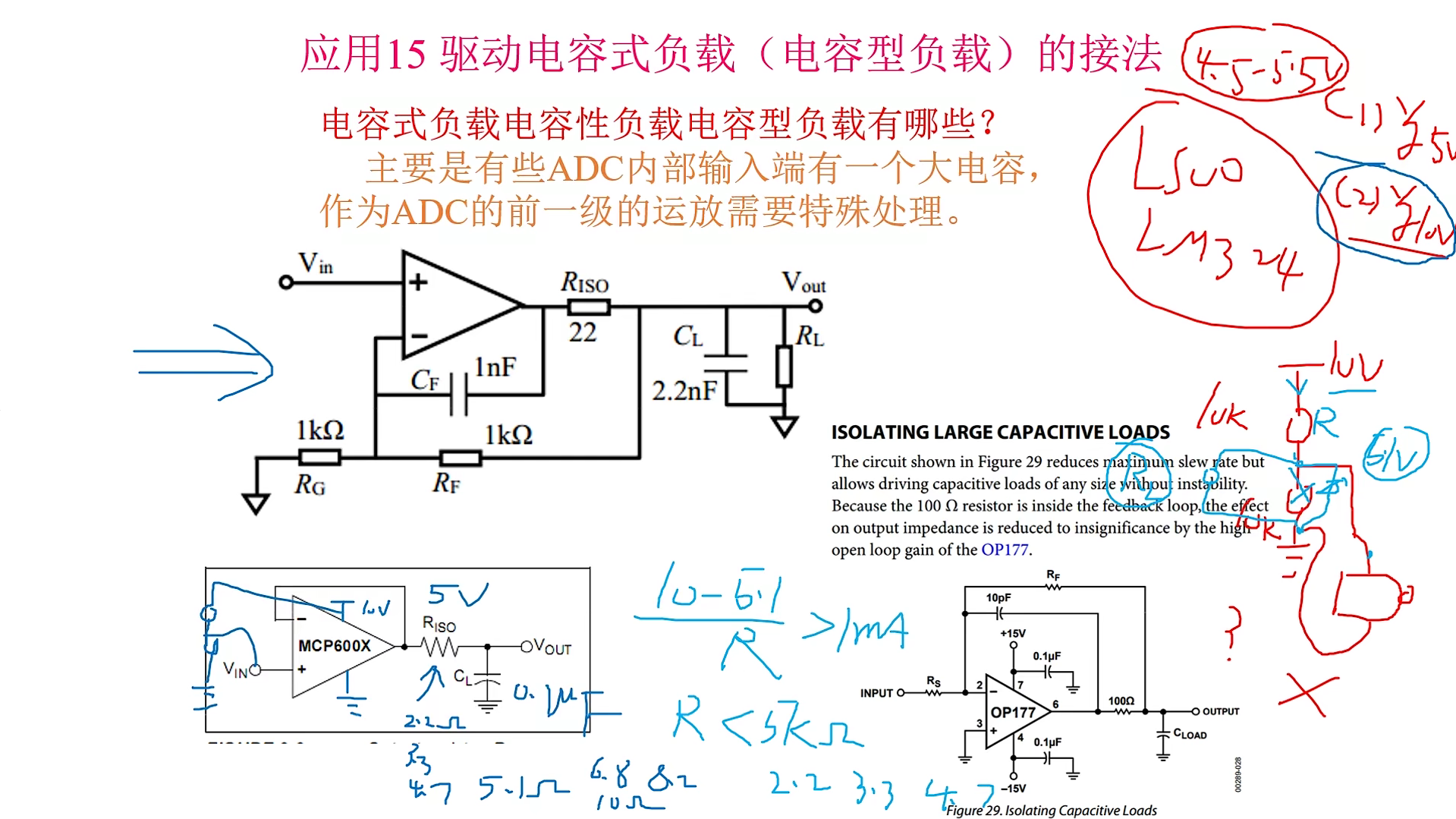

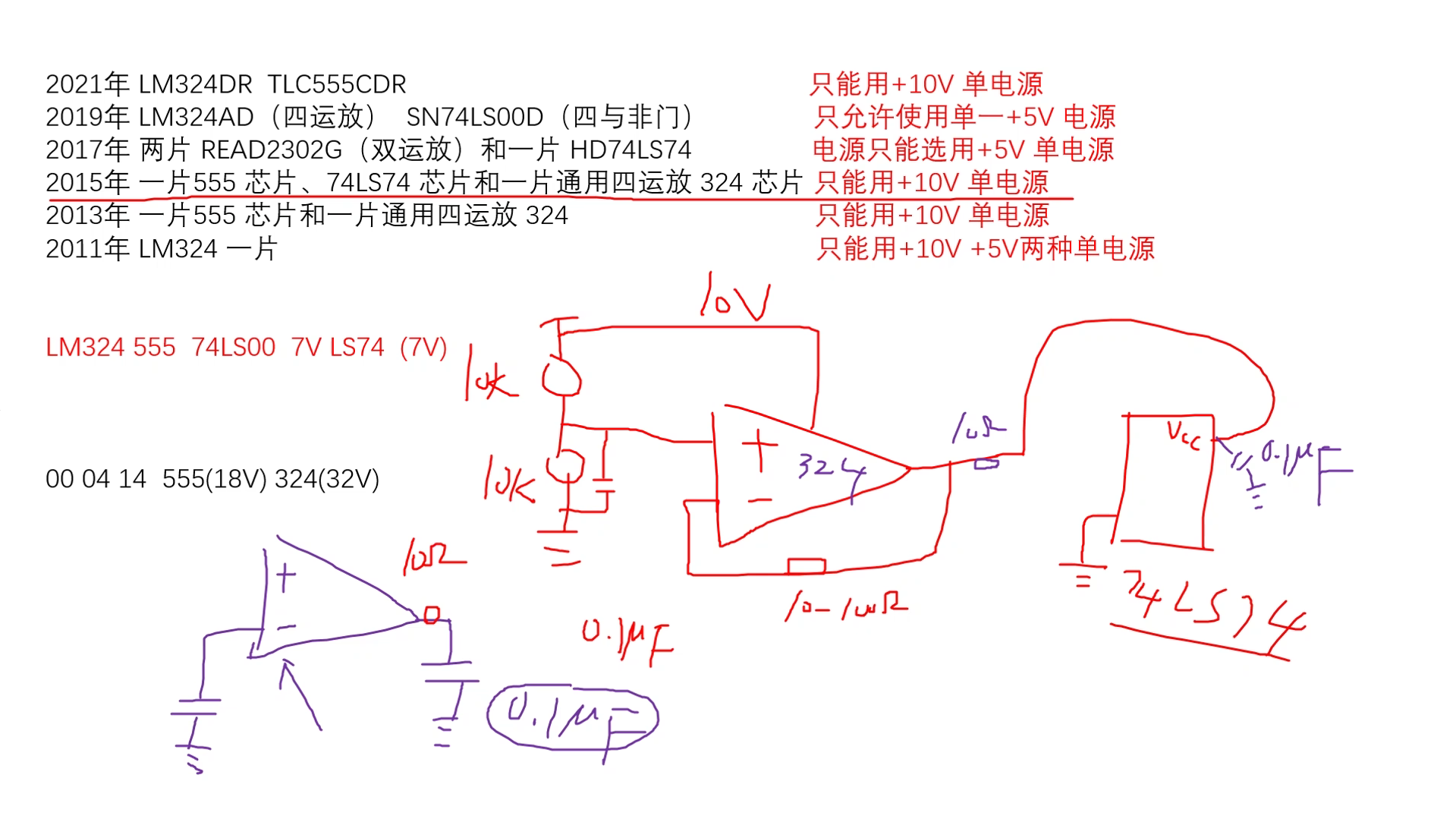

当题目要求10V供电时，而芯片74LS00的供电范围是4.5V~5.5V，此时可以用两个10KΩ的电阻进行分压，然后经过一个电压跟随器输出5V电压。在给74LS00供电时，若习惯性的在VCC和GND之间加入0.1uF的瓷片电容进行滤波的话，会导致电压跟随电路中的运放产生自激振荡，若要避免该现象，应在电压跟随电路的输出端接一个小电阻。

不能用电阻分压后直接接入74LS00中，因为74LS00可以等效为一个可变电阻RL，此时相当于10KΩ与10KΩ和RL并联后的电阻串联，RL是变化的，从而导致供电电压也是变化的，如果现场提供稳压二极管的话，也可以采用稳压二极管的方法进行稳压。

推荐自行带一个1N4007的二极管进行防反接，要注意添加滤波电路。

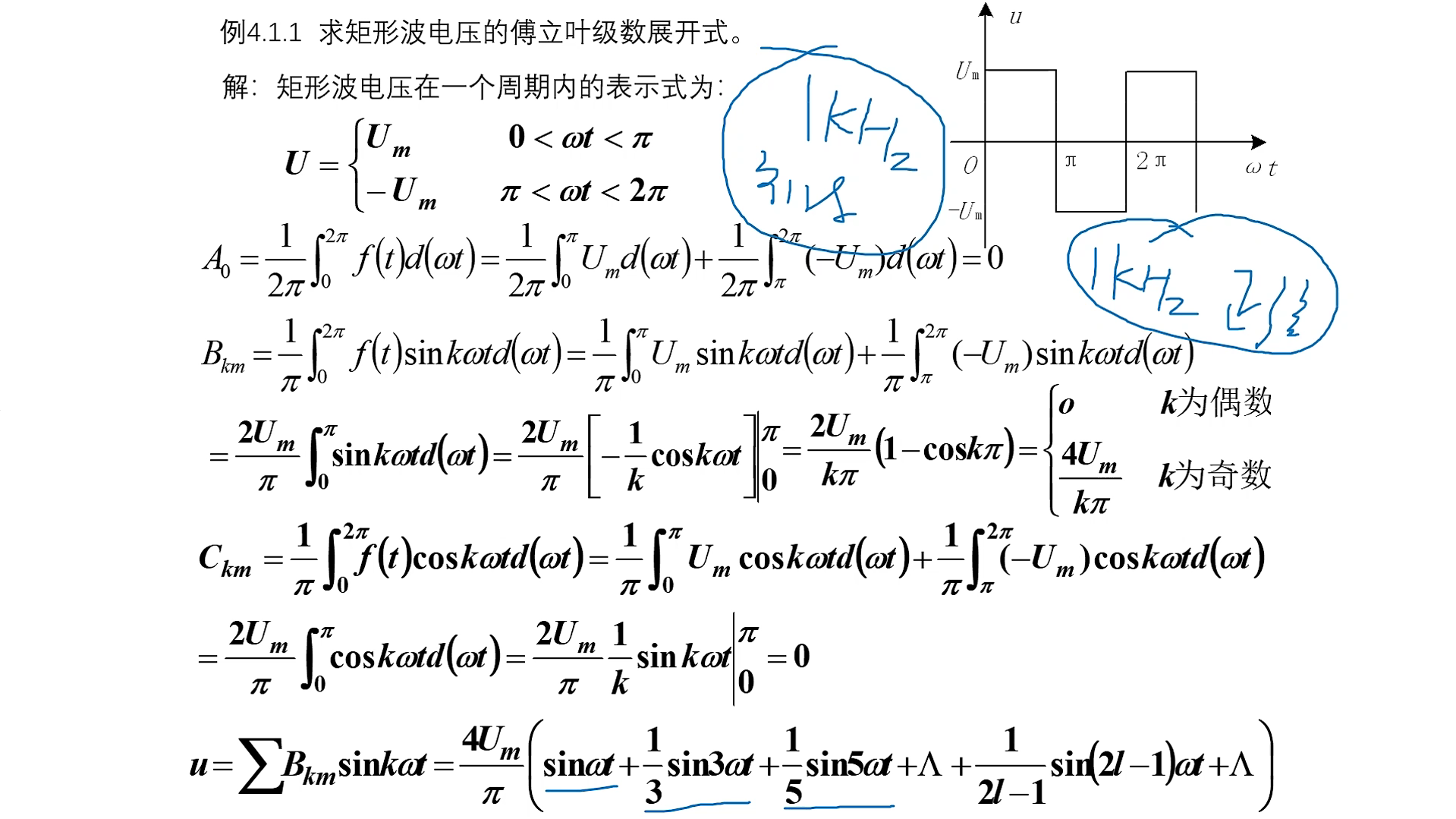

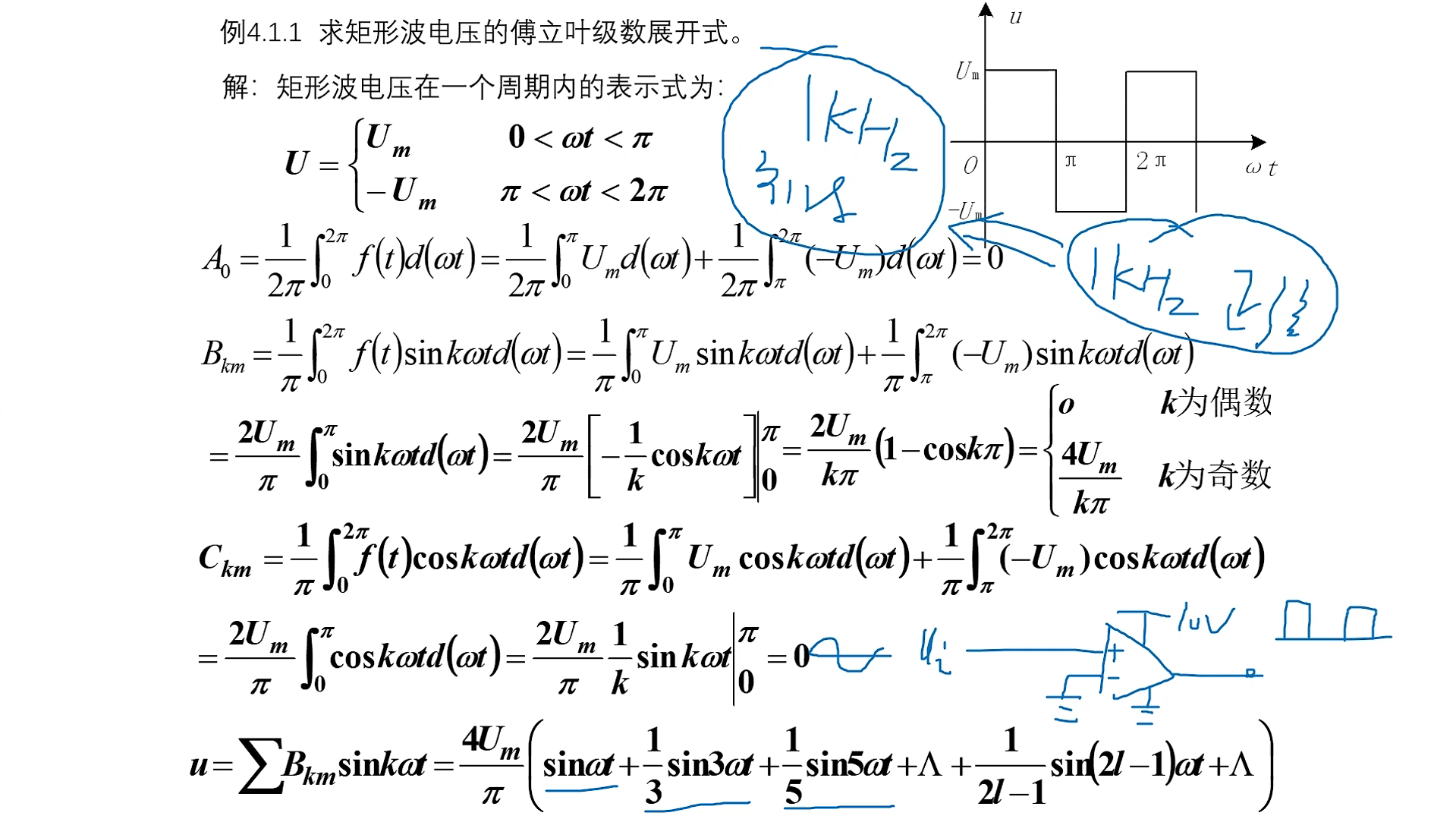

如果现在产生了一个1KHz的方波，要得到一个1KHz的正弦波，因为方波是由基波、三次谐波、五次谐波等很多不同频率的正弦波组成的，就可以制作一个低通滤波器，保留1KHz，将3KHz及以上的波滤掉。

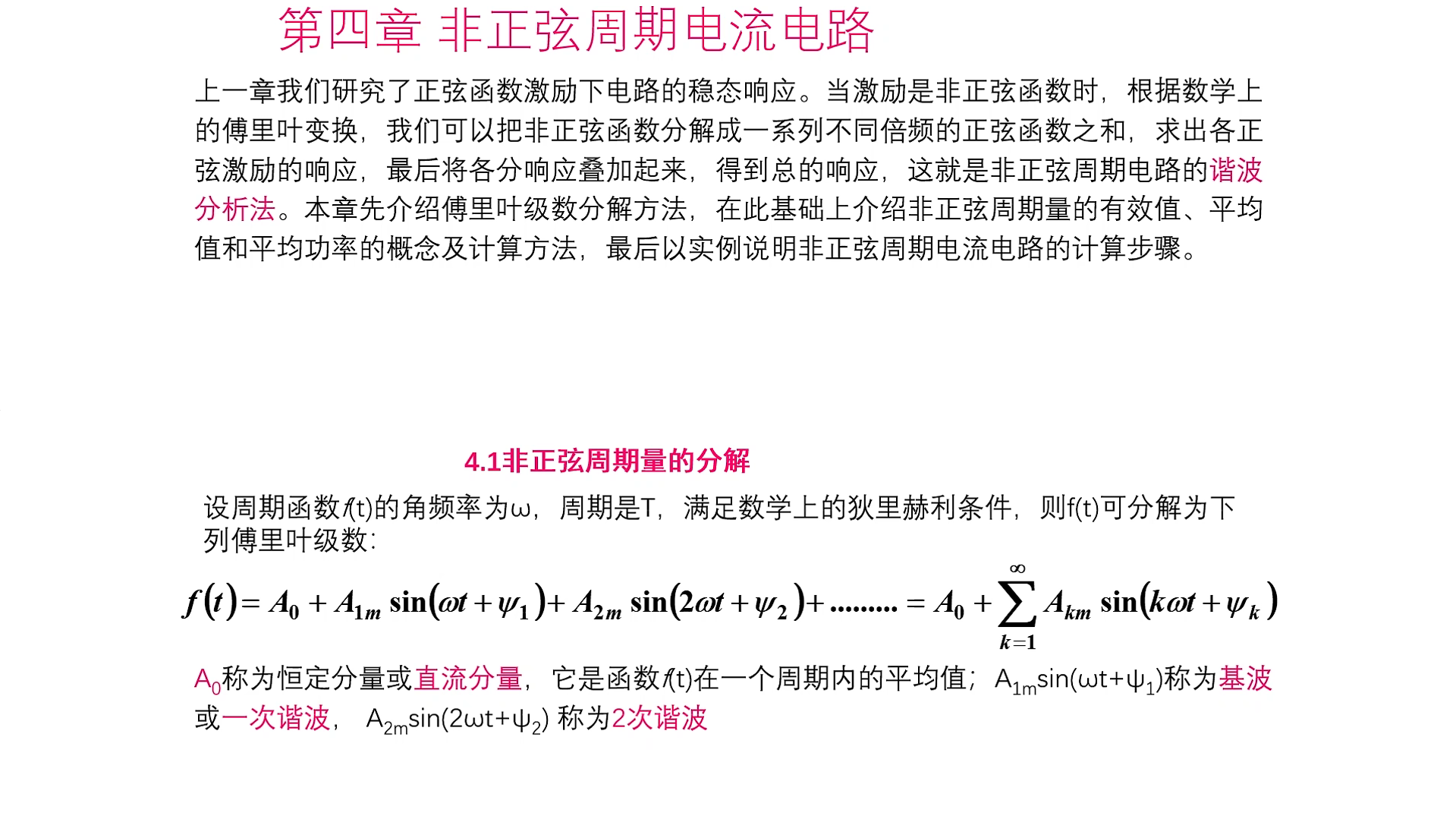

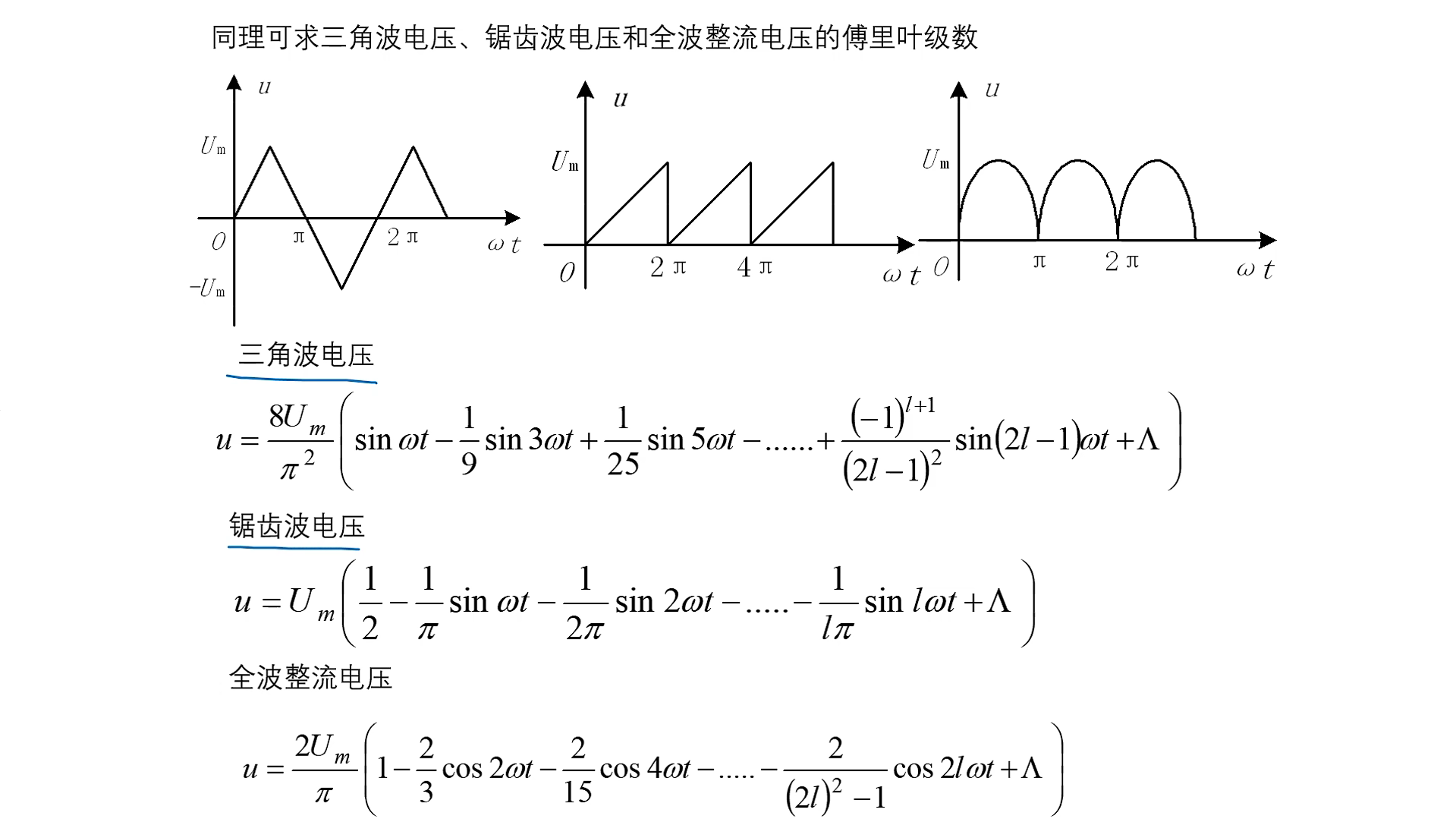

三角波、锯齿波等都是由基波和谐波叠加而成的，可以通过设计滤波器，得到想要的波形。

如果此时情况相反，在产生了1KHz正弦波的情况下，要得到一个1KHz的方波，可以设计一个电压比较器，得到方波。

三、综合测评起分线及常用芯片

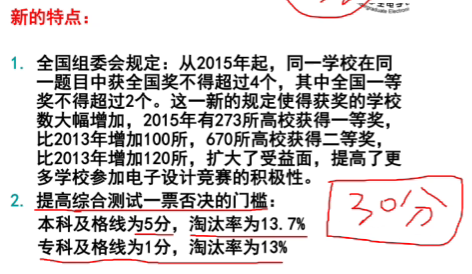

1.起分线

2.常用芯片

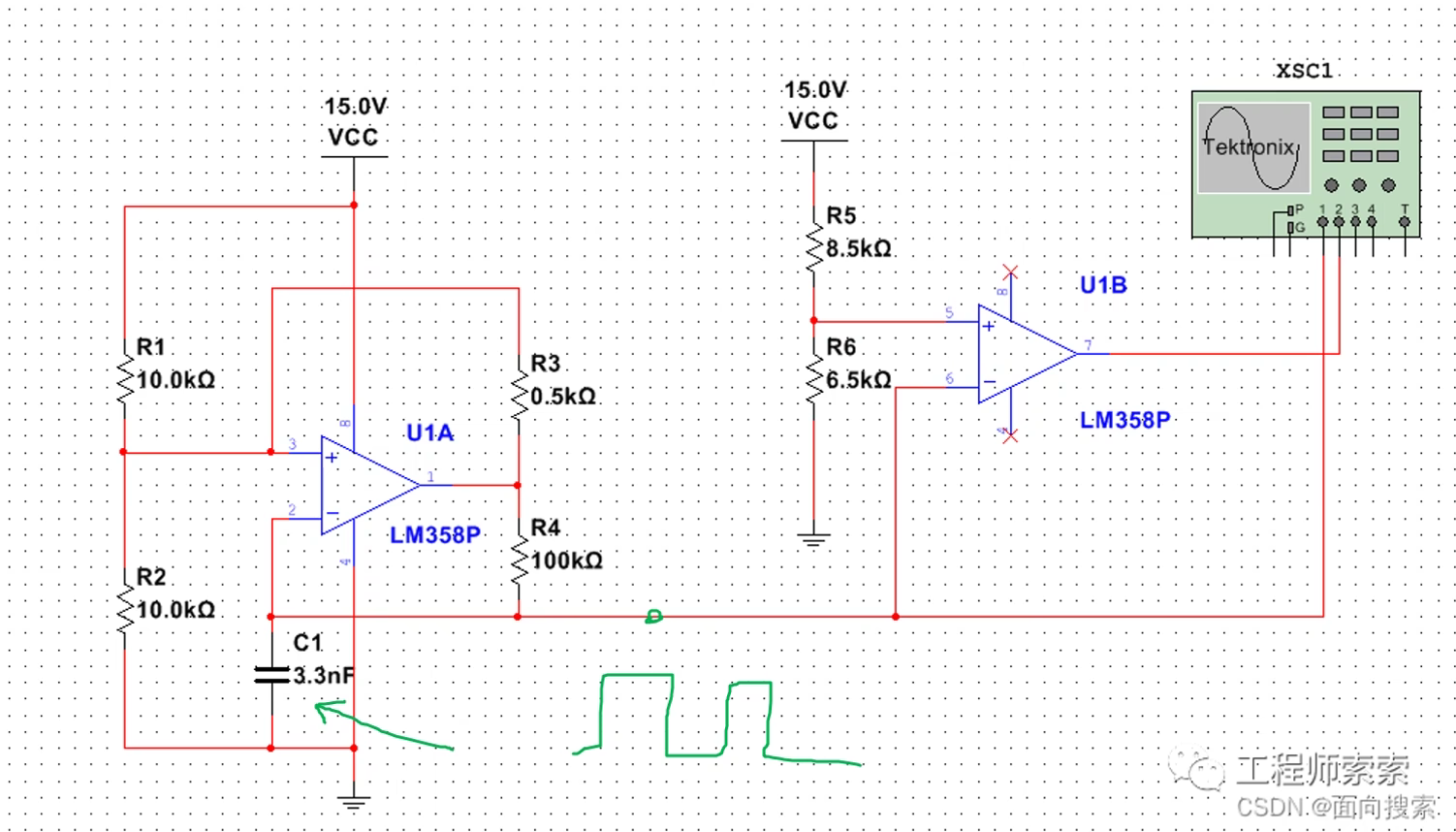

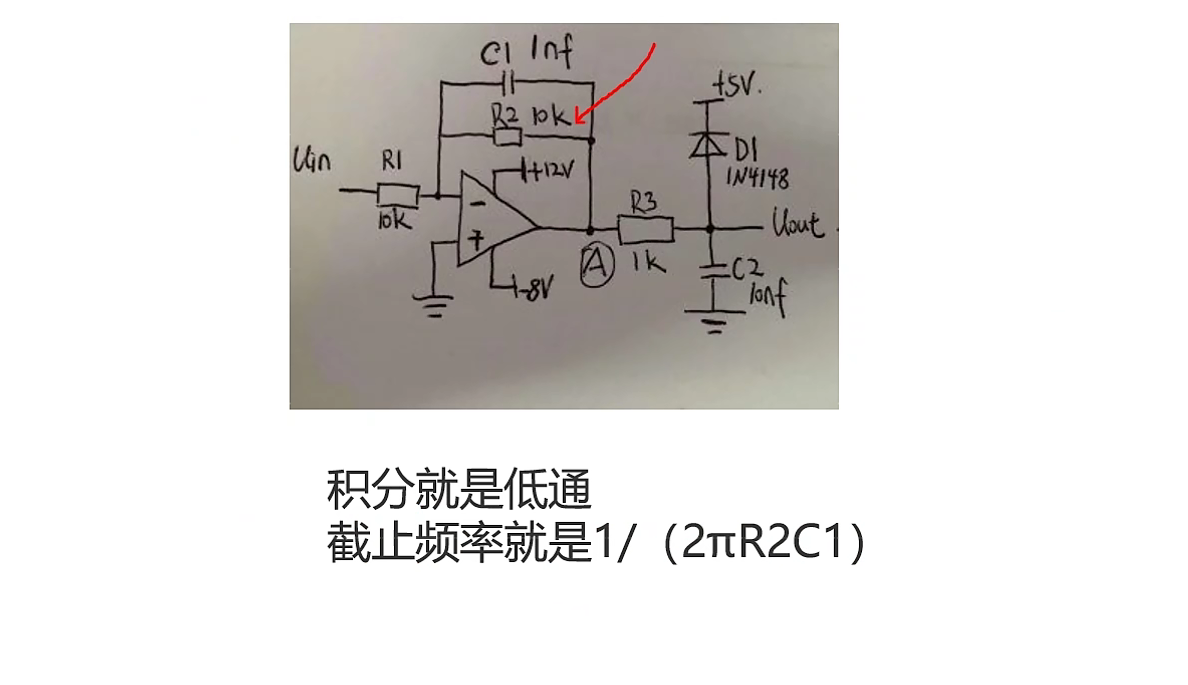

利用运算放大器反相输入端和GND之间接入电容会造成自激振荡的特性，直接在反相输入端和GND之间接入电容后，输出会变为方波。

参考文章：一篇文章教你使用运放实现三角波、方波（详细电路分析）+multisim仿真

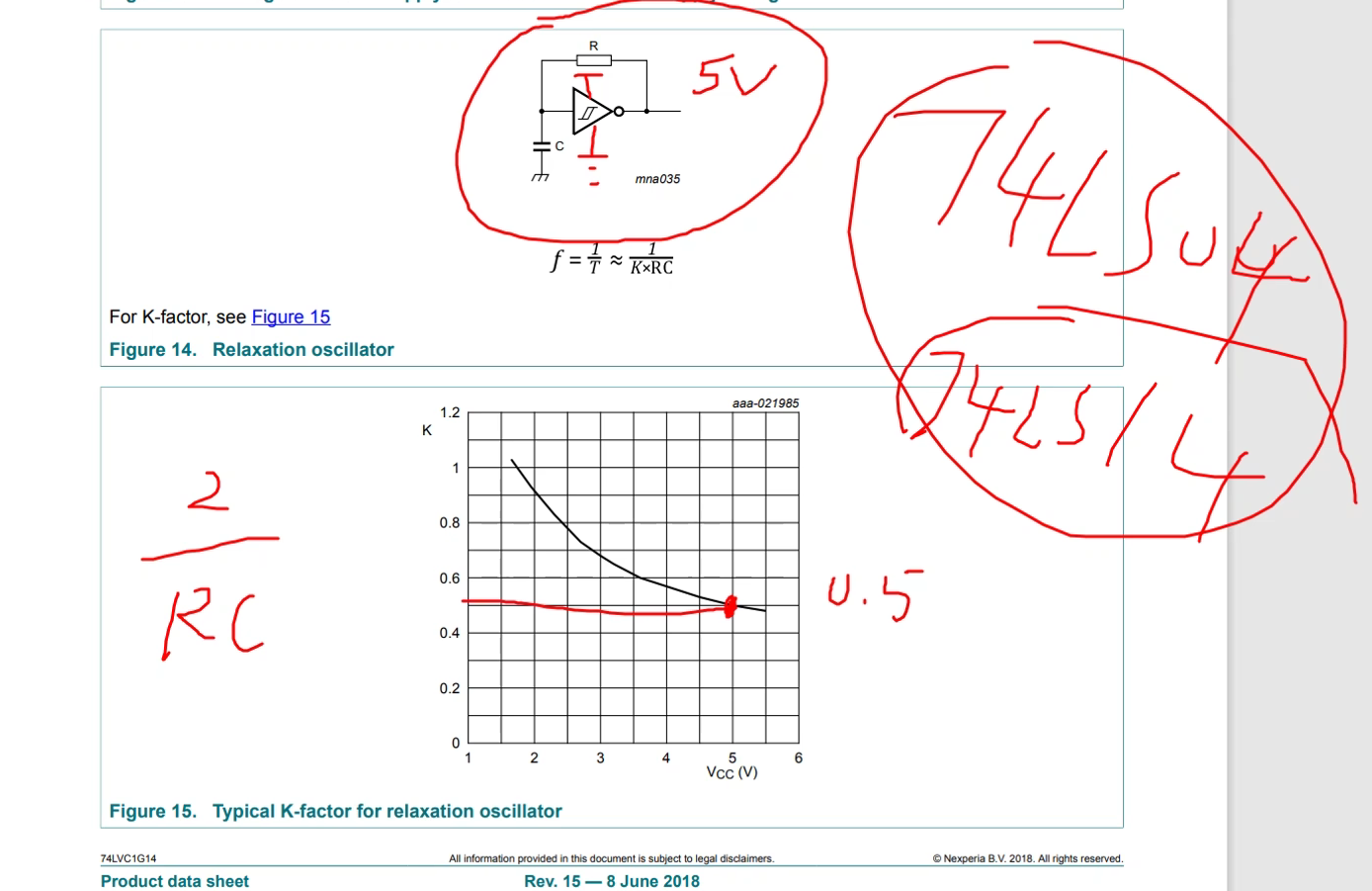

使用74LS04、74LS14也可以产生方波。

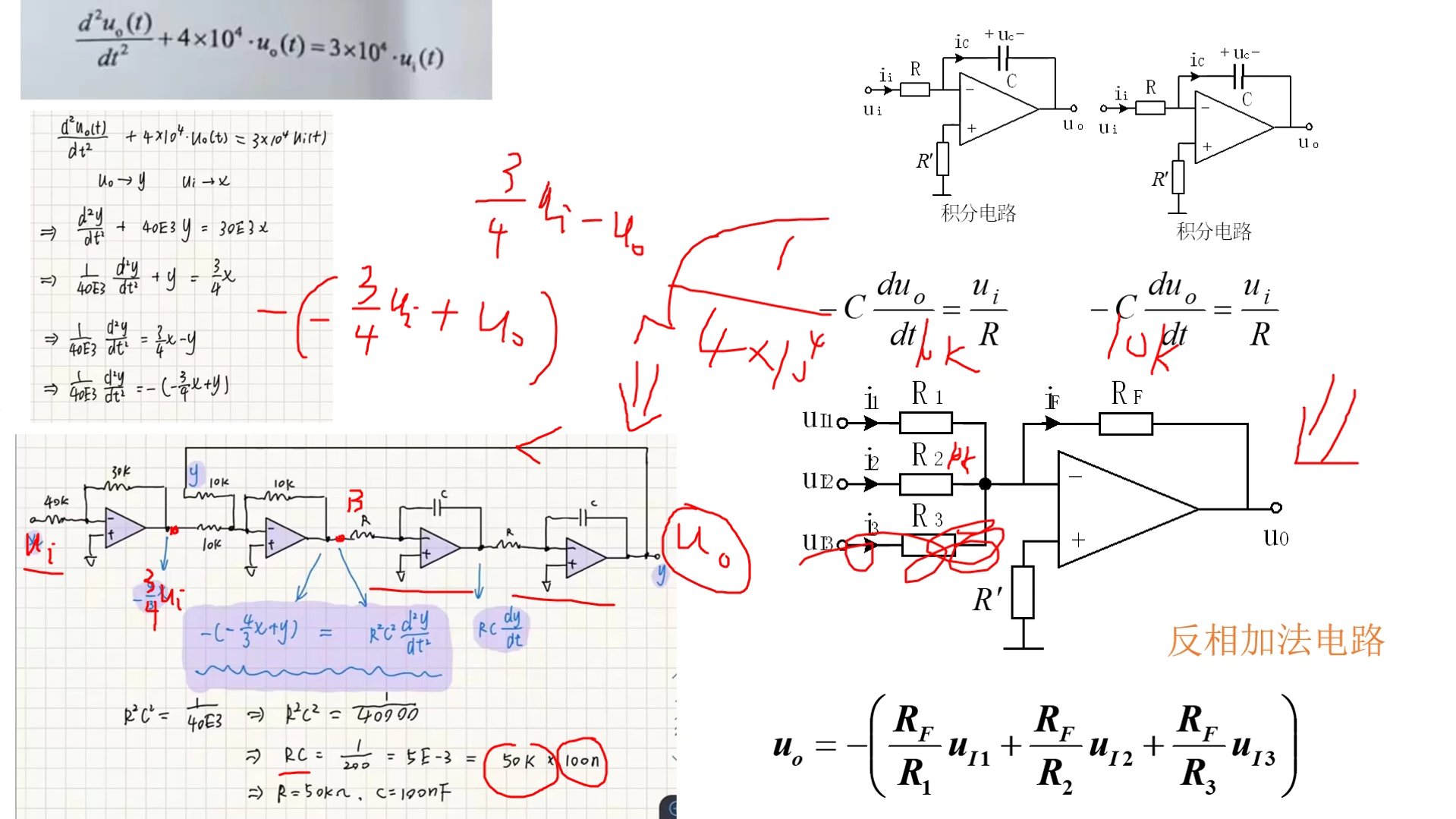

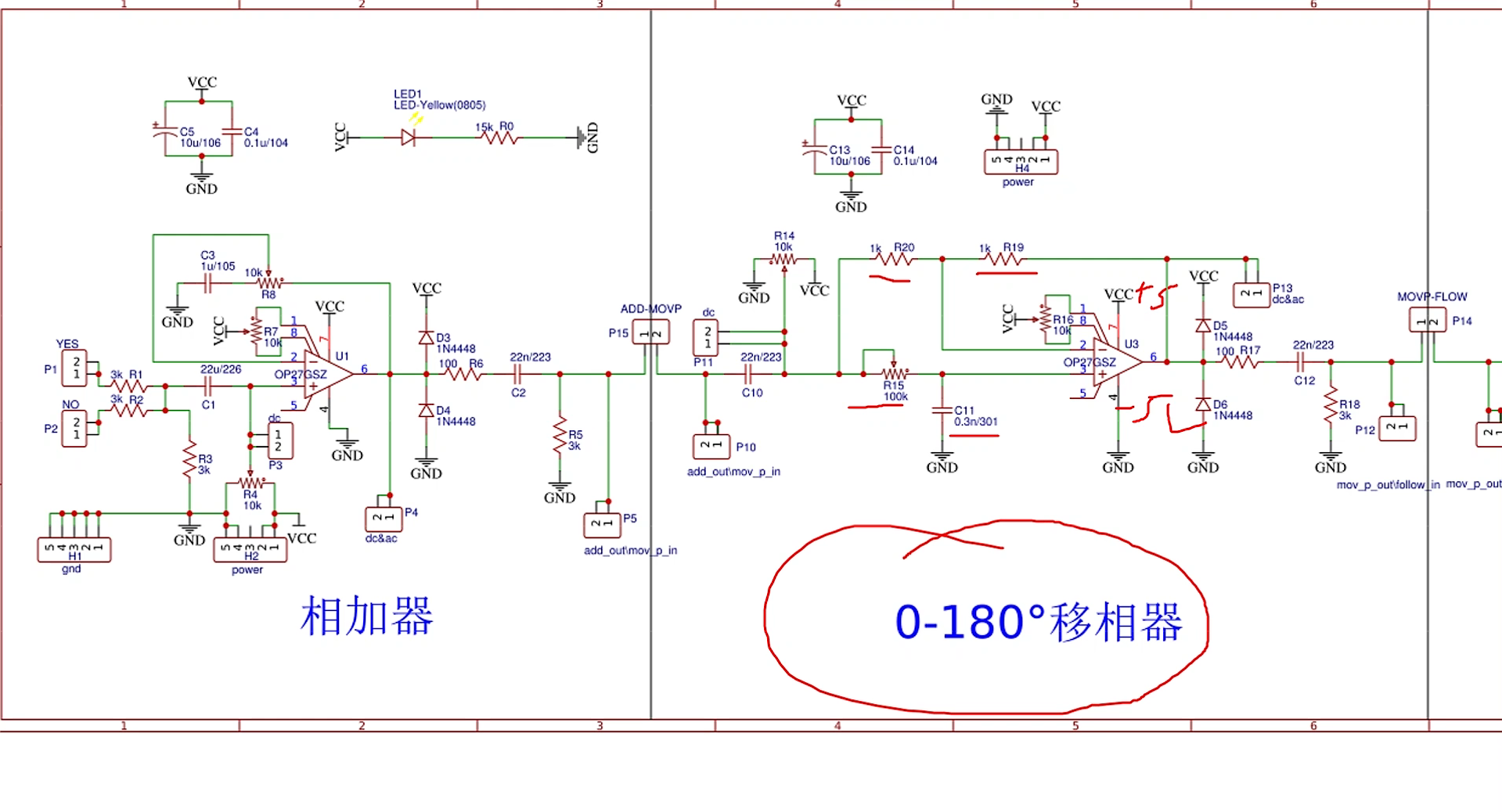

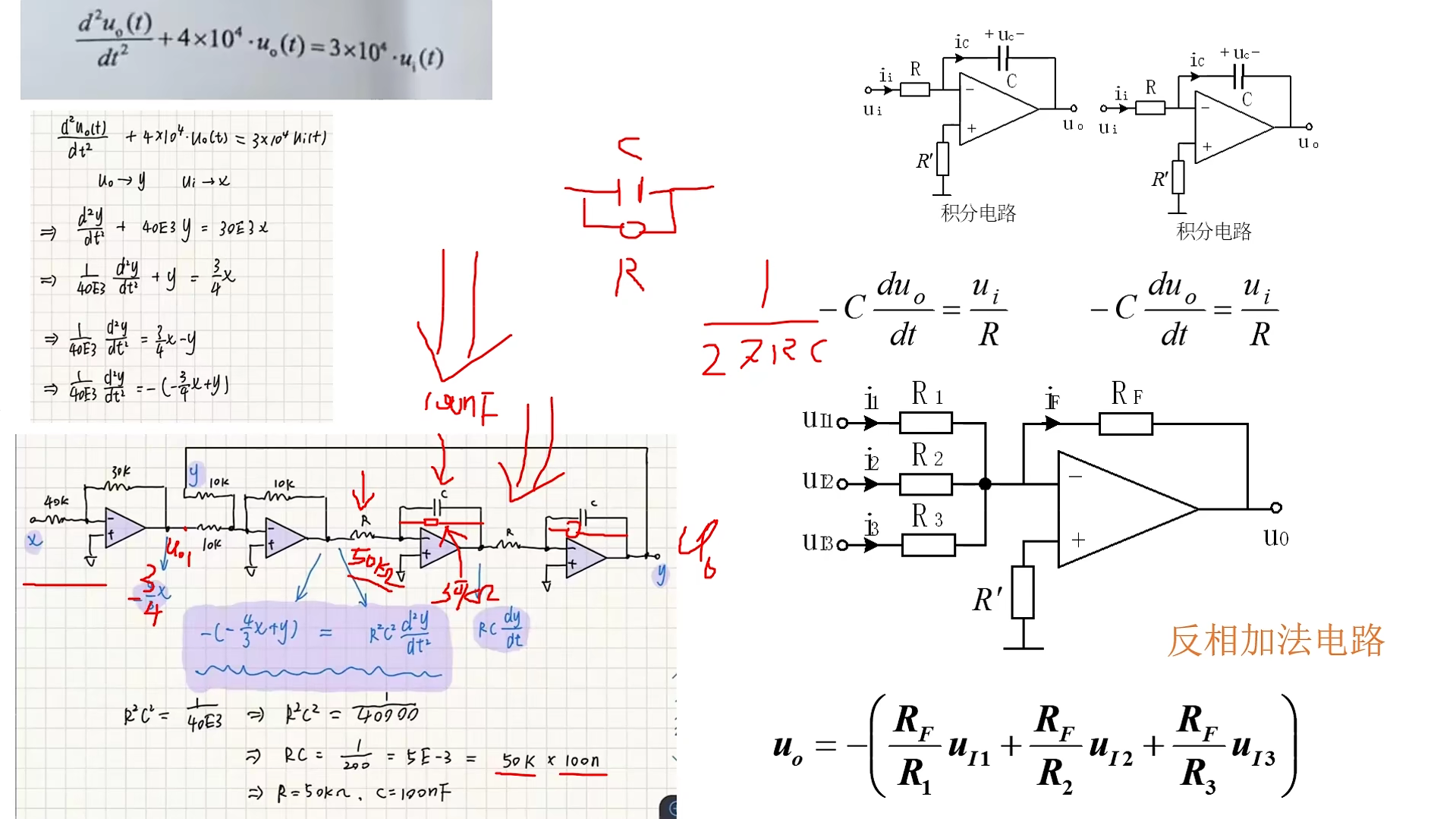

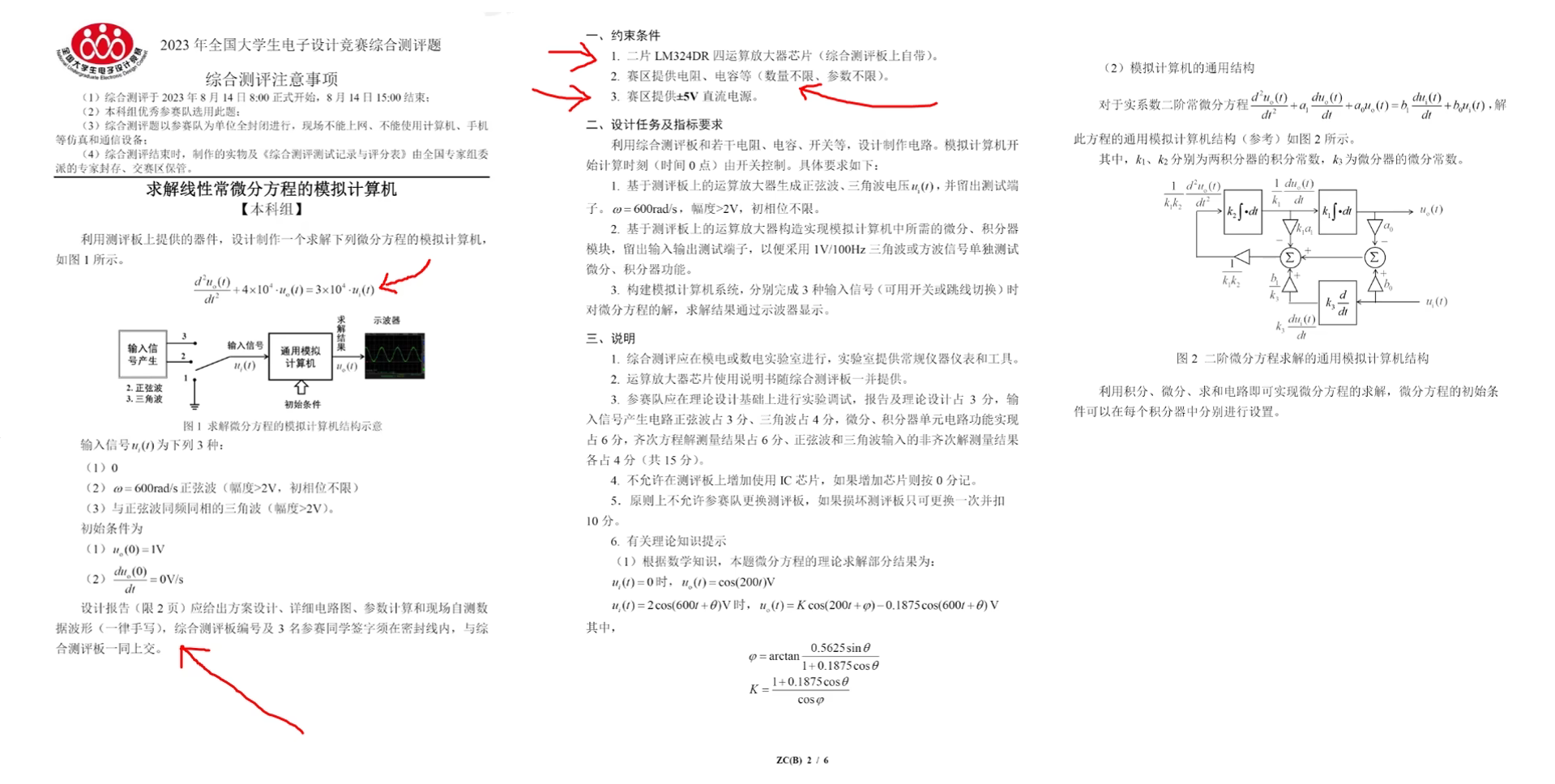

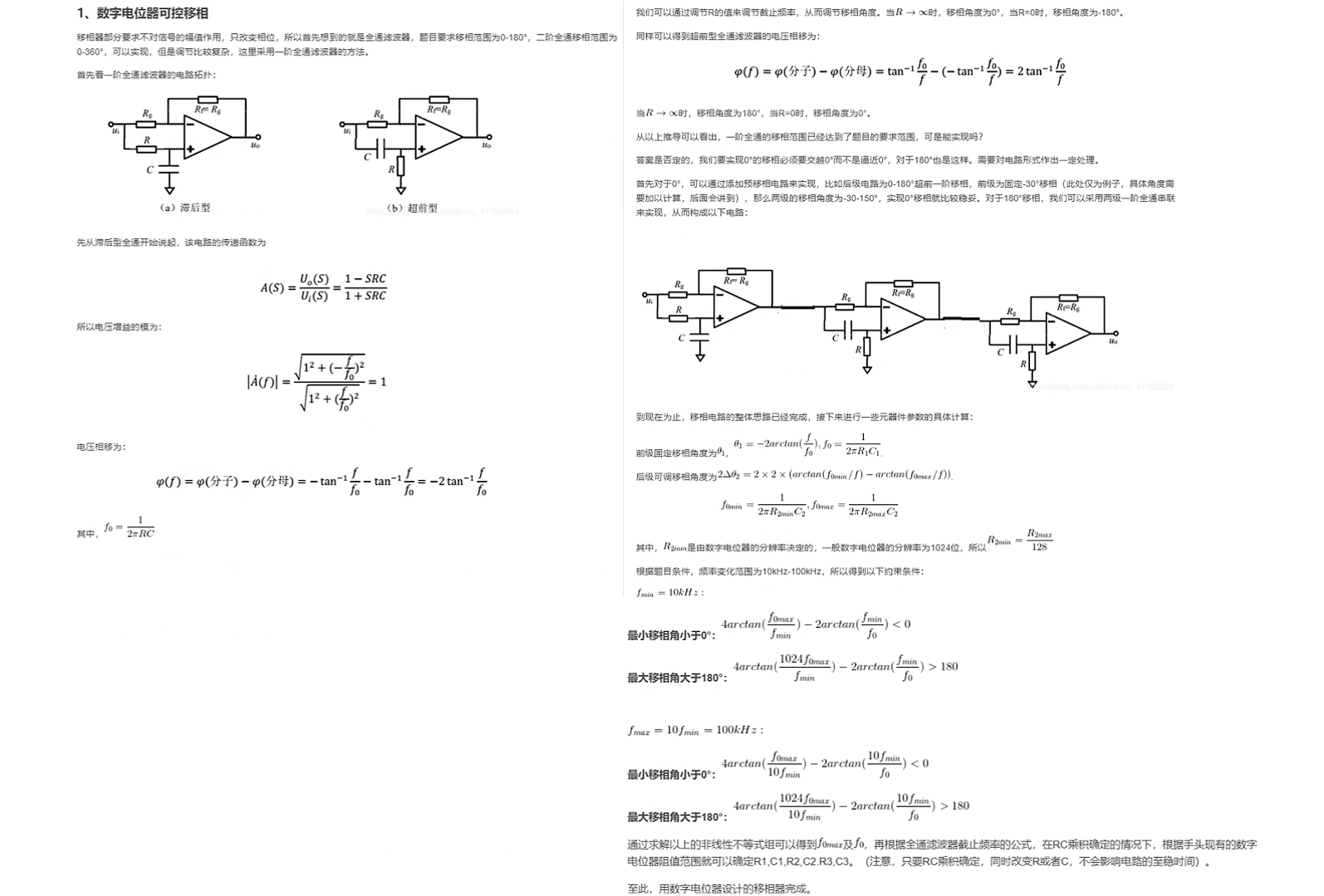

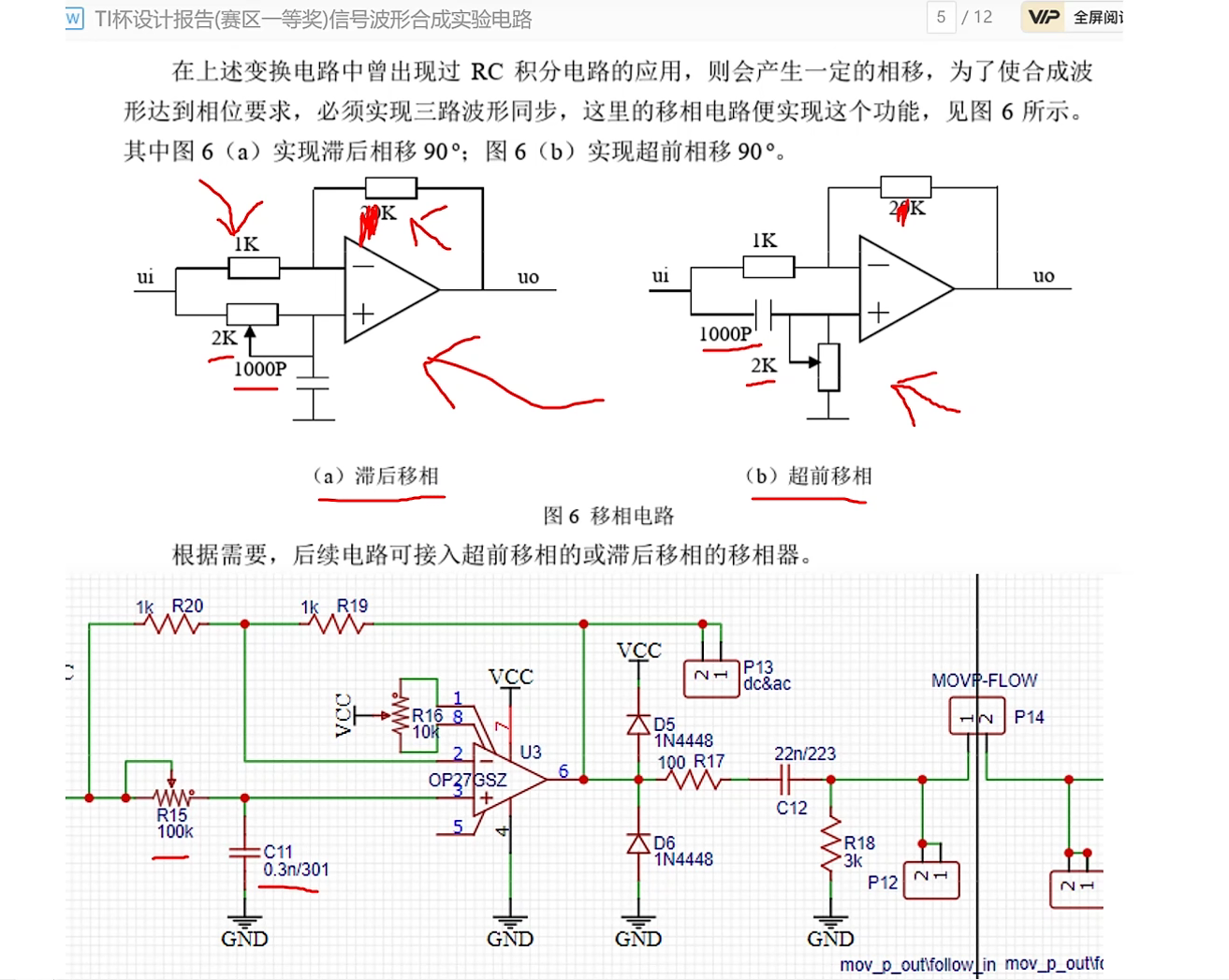

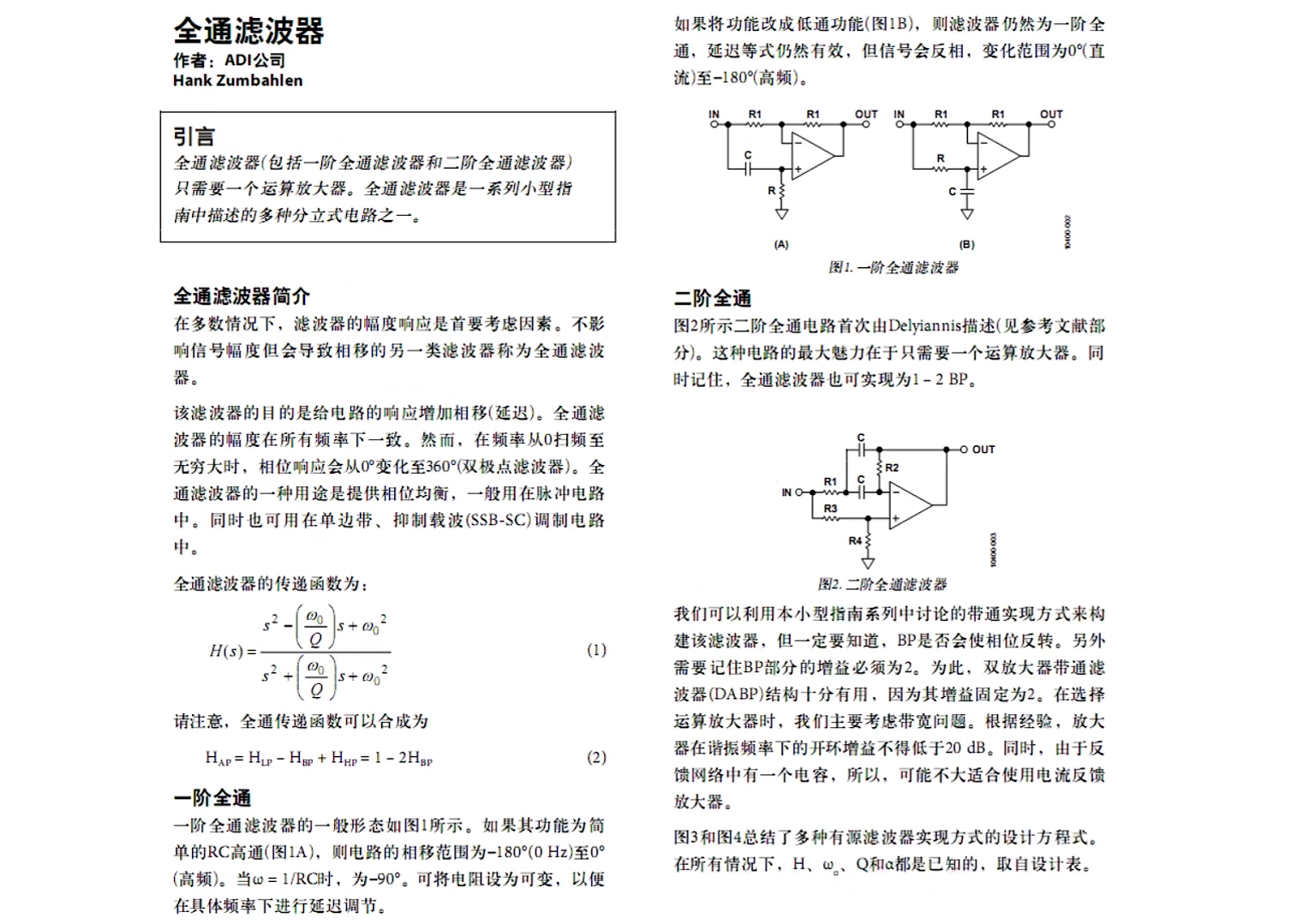

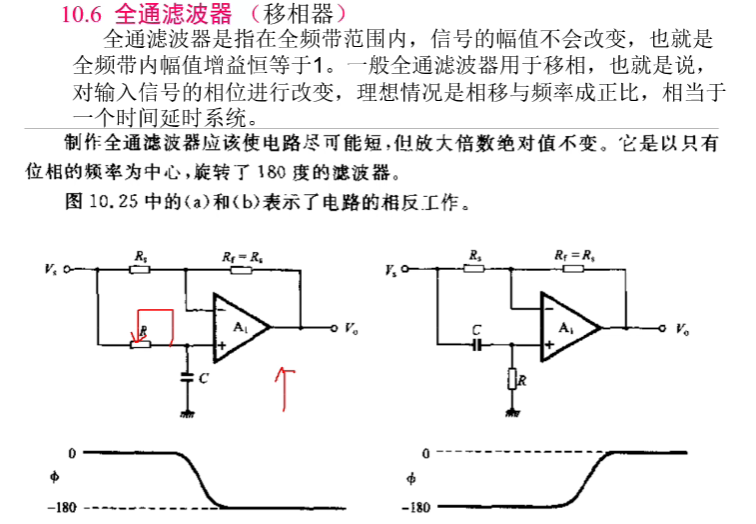

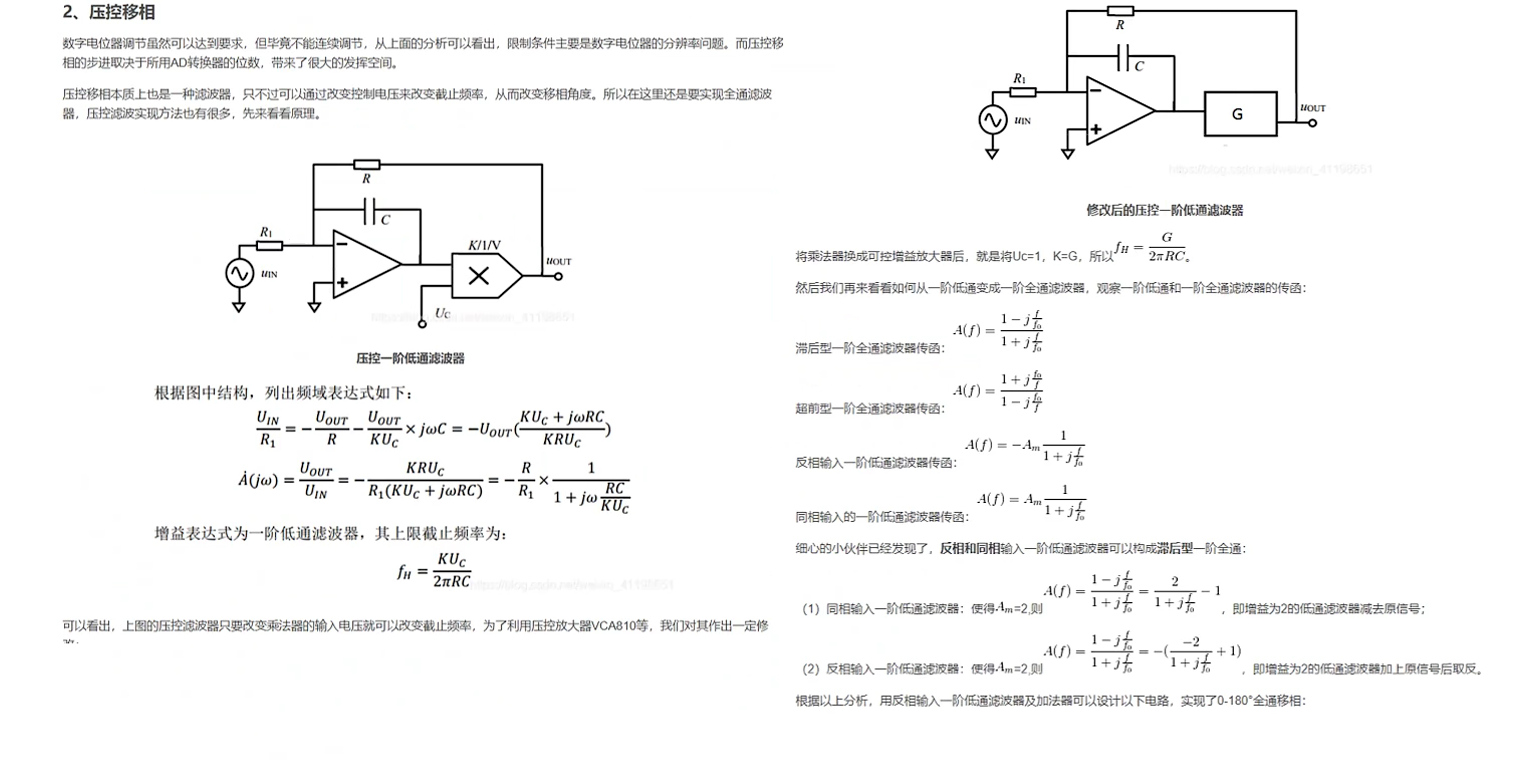

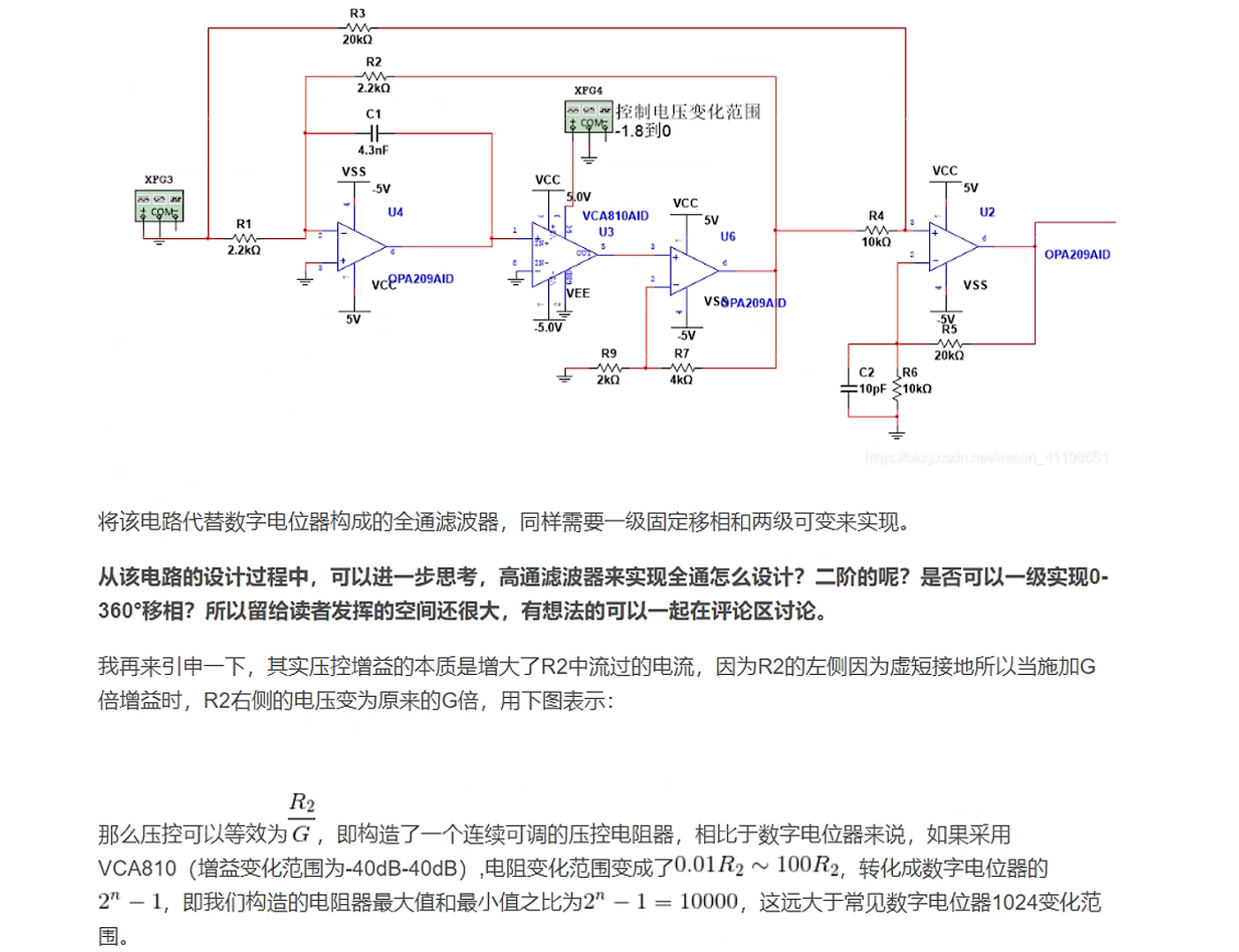

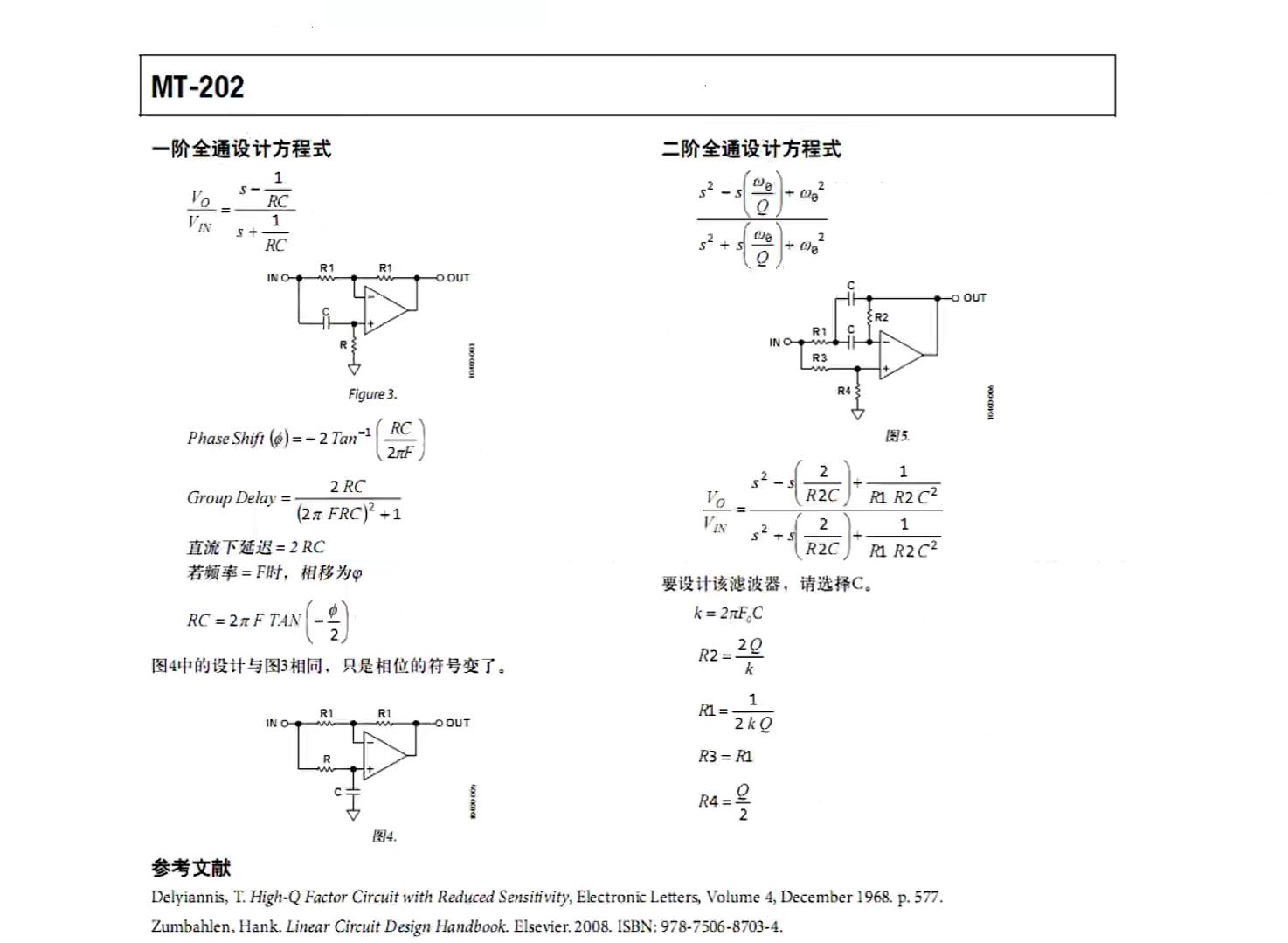

四、2023年全国电赛综合测评方案分析

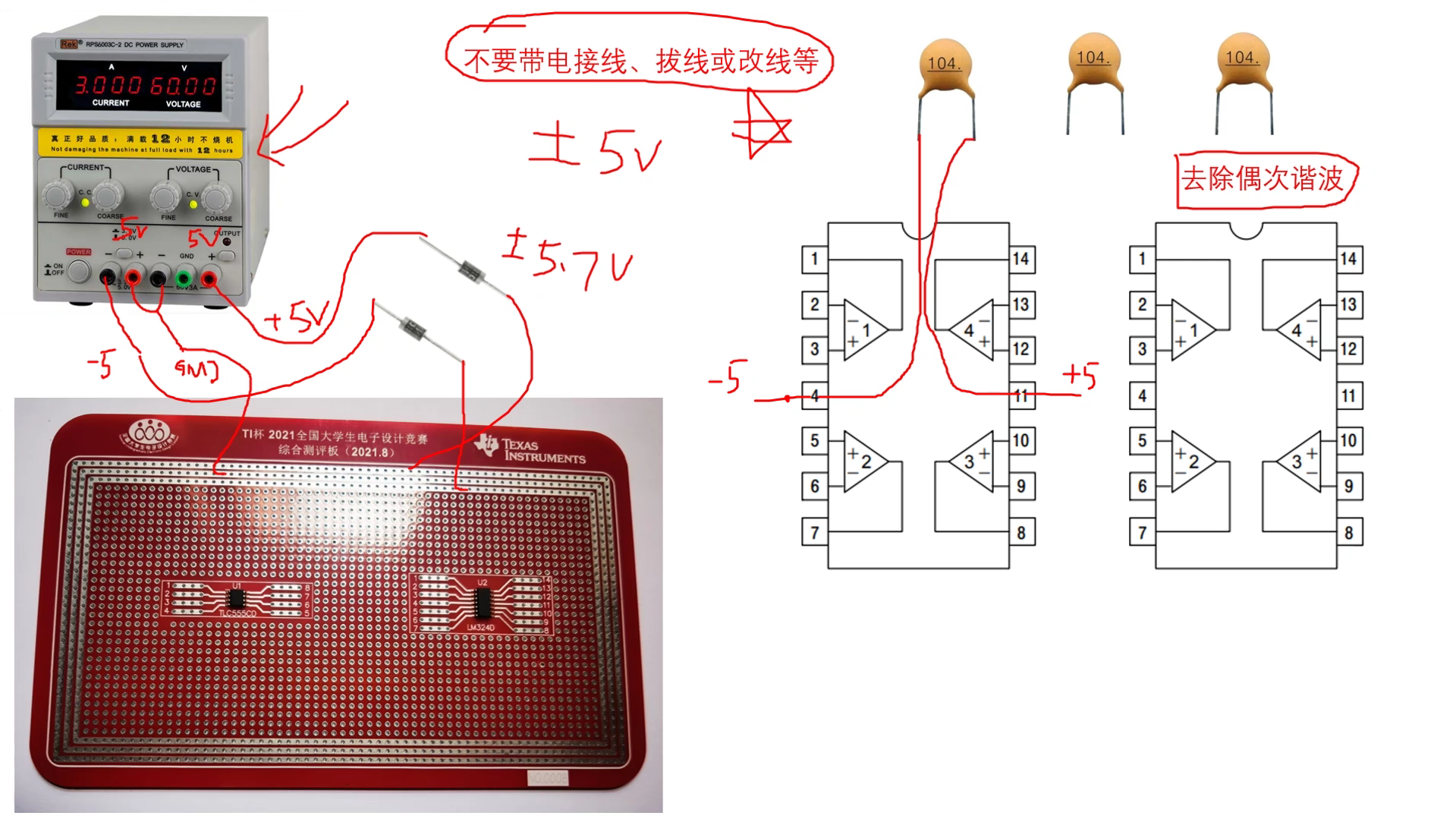

在+5V和地之间、-5V和地之间可以加入0.1uF的电容进行滤波，在+5V和-5V之间也可以接入0.1uF的电容去除偶次谐波。

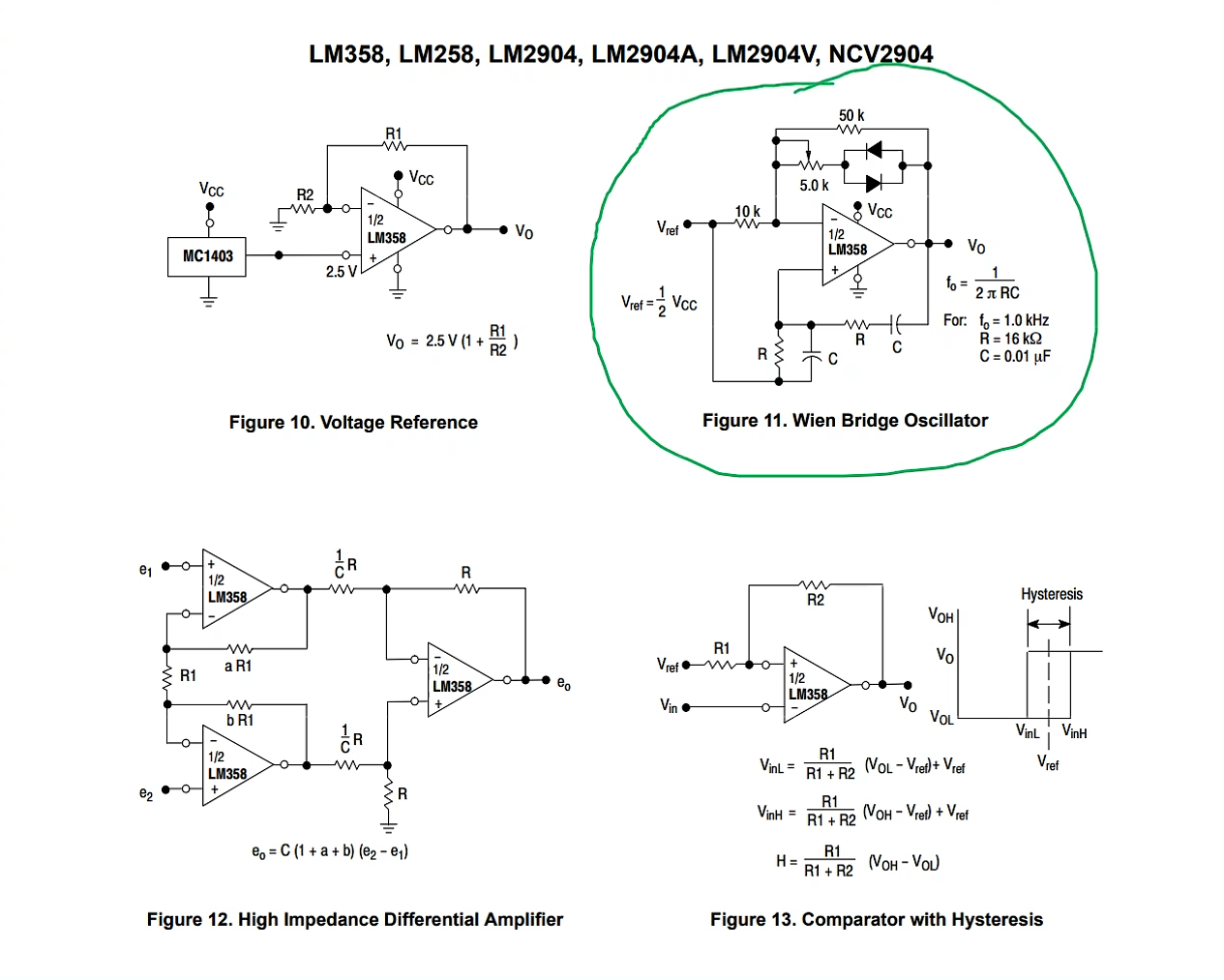

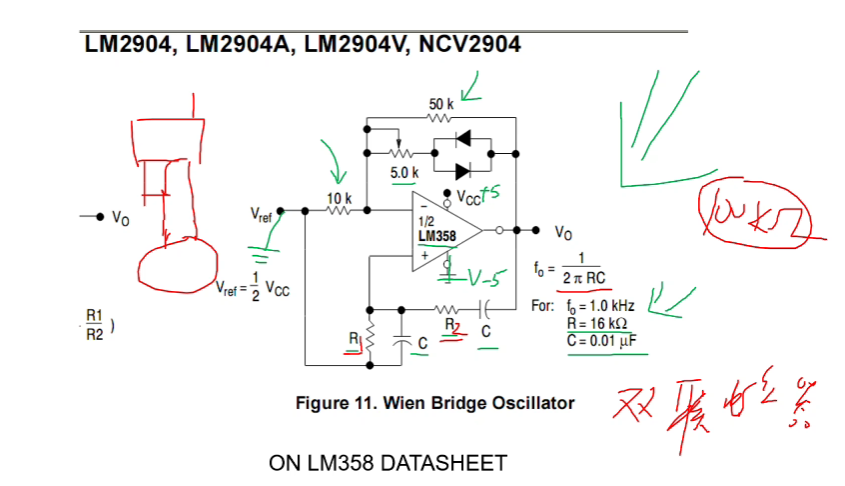

五、文氏振荡电桥

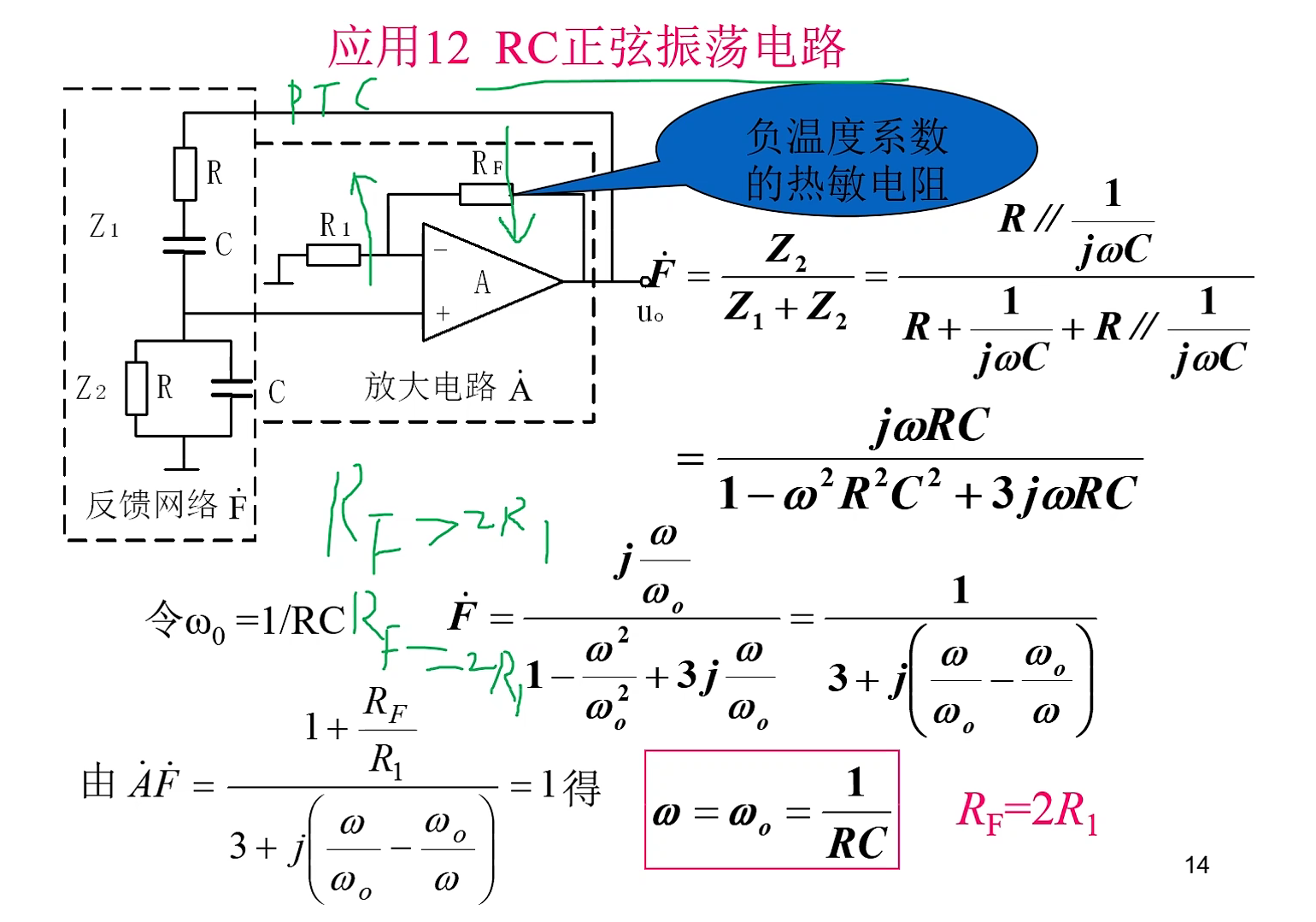

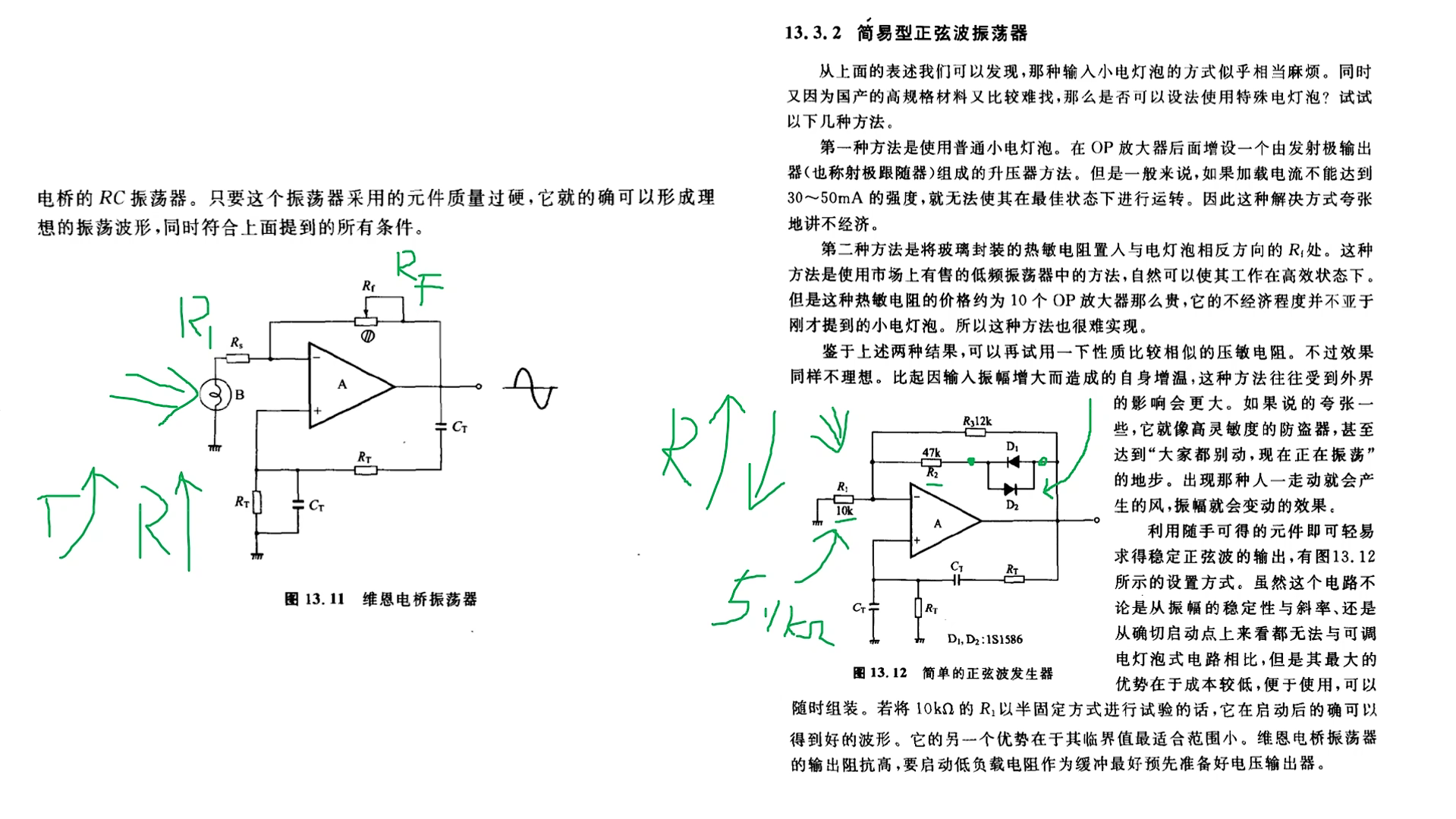

文氏振荡电桥的起振条件是RF>2R1，起振之后要求RF=2R1，可以将R1换成PTC（正温度系数热敏电阻），RF换成NTC（负温度系数热敏电阻）

现实生活中一般有两种方案：

方案一是加入电灯泡，在电路起振前，电灯泡是冷的电阻比较小，电路起振之后，有电流流过电灯泡会使其发热，发热后温度升高，电阻变大，满足条件。
方案二是加入二极管，通过两个二极管D1和D2反向并联，电路起振前，D1和D2两端的电压比较小，相当于D1和D2的电阻比较大，电路起振后，D1和D2两端的电压比较高，D1和D2的电阻相当于变小，此处的D1和D2相当于NTC。
