AWTK 开源串口屏开发 - 告警信息的高级用法

1. 功能

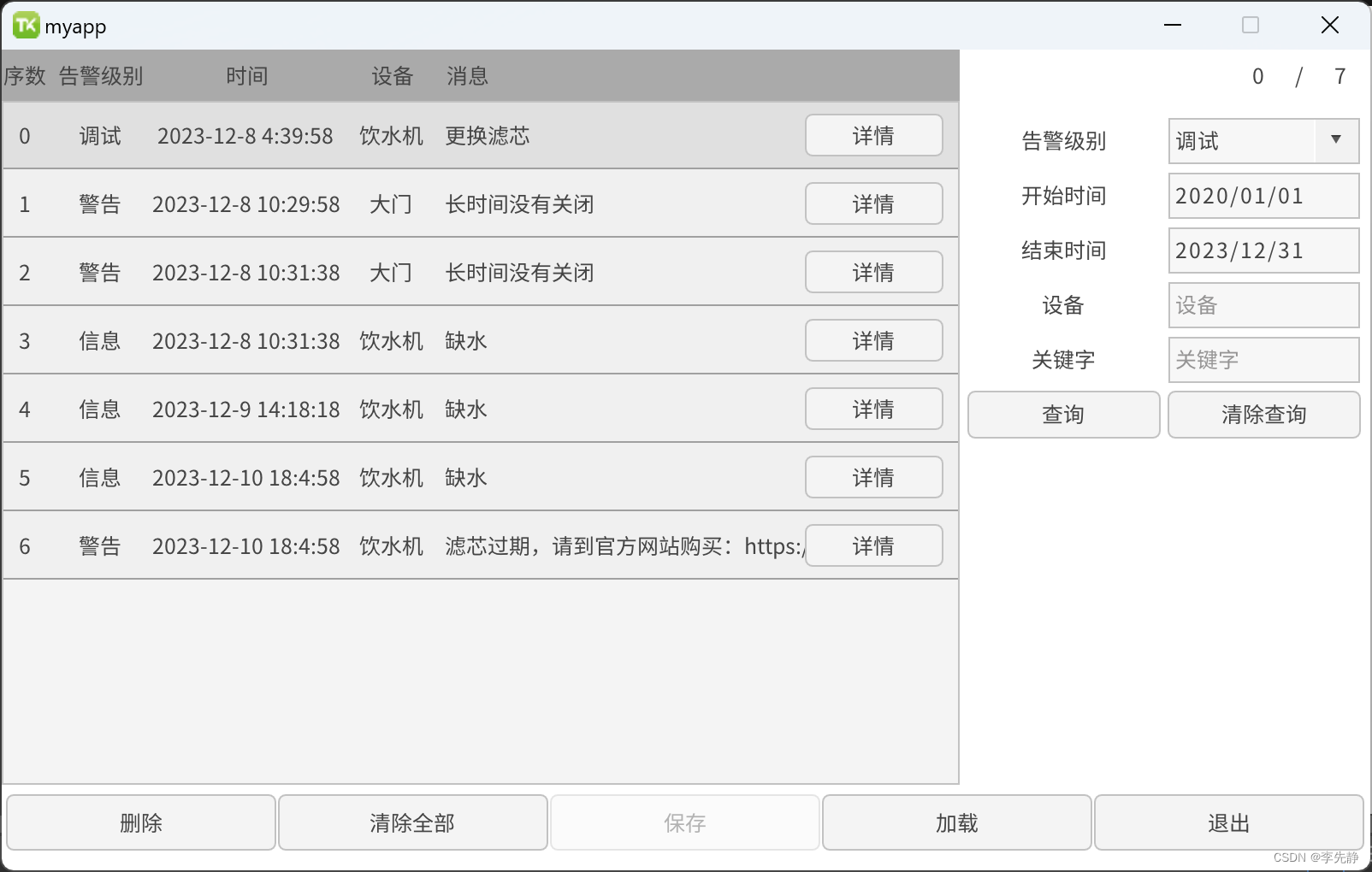

之前我们介绍了告警信息的基本用法，实现了告警信息的显示和管理。本文介绍告警信息的两种高级用法：

• 查询告警信息。如果告警信息比较多，我们需要通过查询，来快速找到我们想要的告警信息。
• 查看告警信息的详情。如果某条告警信息比较长，而且窗口比较小，我们需要通过查看详情，来查看完整的告警信息。

虽然说是高级用法，其实也很简单，并不需要编写代码，设计界面并添加绑定规则即可。

2. 创建项目

从模板创建项目，将 hmi/template_app 拷贝 hmi/log_message 即可。

第一个项目最好不要放到其它目录，因为放到其它目录需要修改配置文件中的路径，等熟悉之后再考虑放到其它目录。路径中也不要中文和空格，避免不必要的麻烦。

3. 制作界面

用 AWStudio 打开上面 log_message 目录下的 project.json 文件。里面有一个空的窗口，在上面设计类似下面的界面：

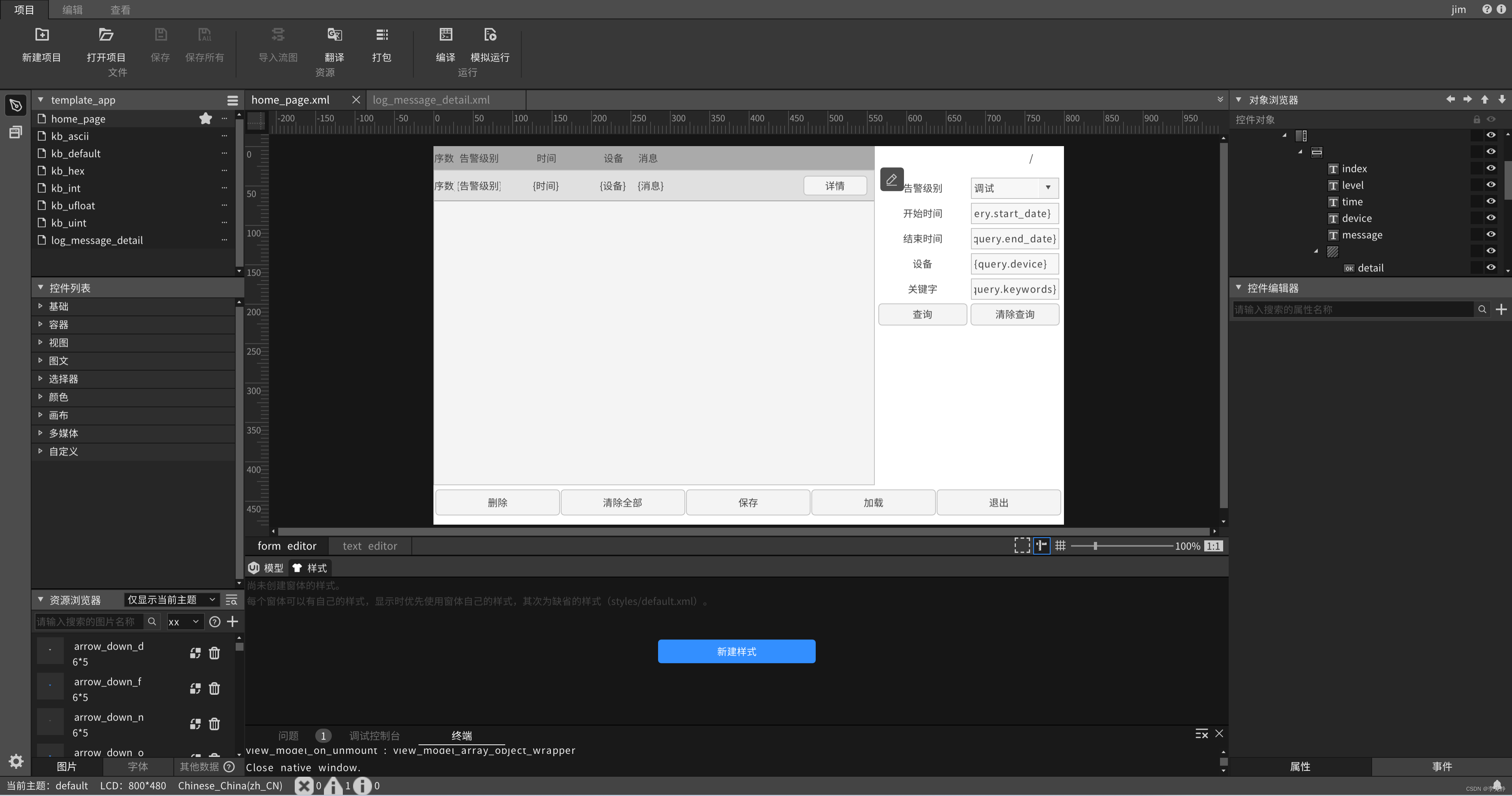

• 主窗口

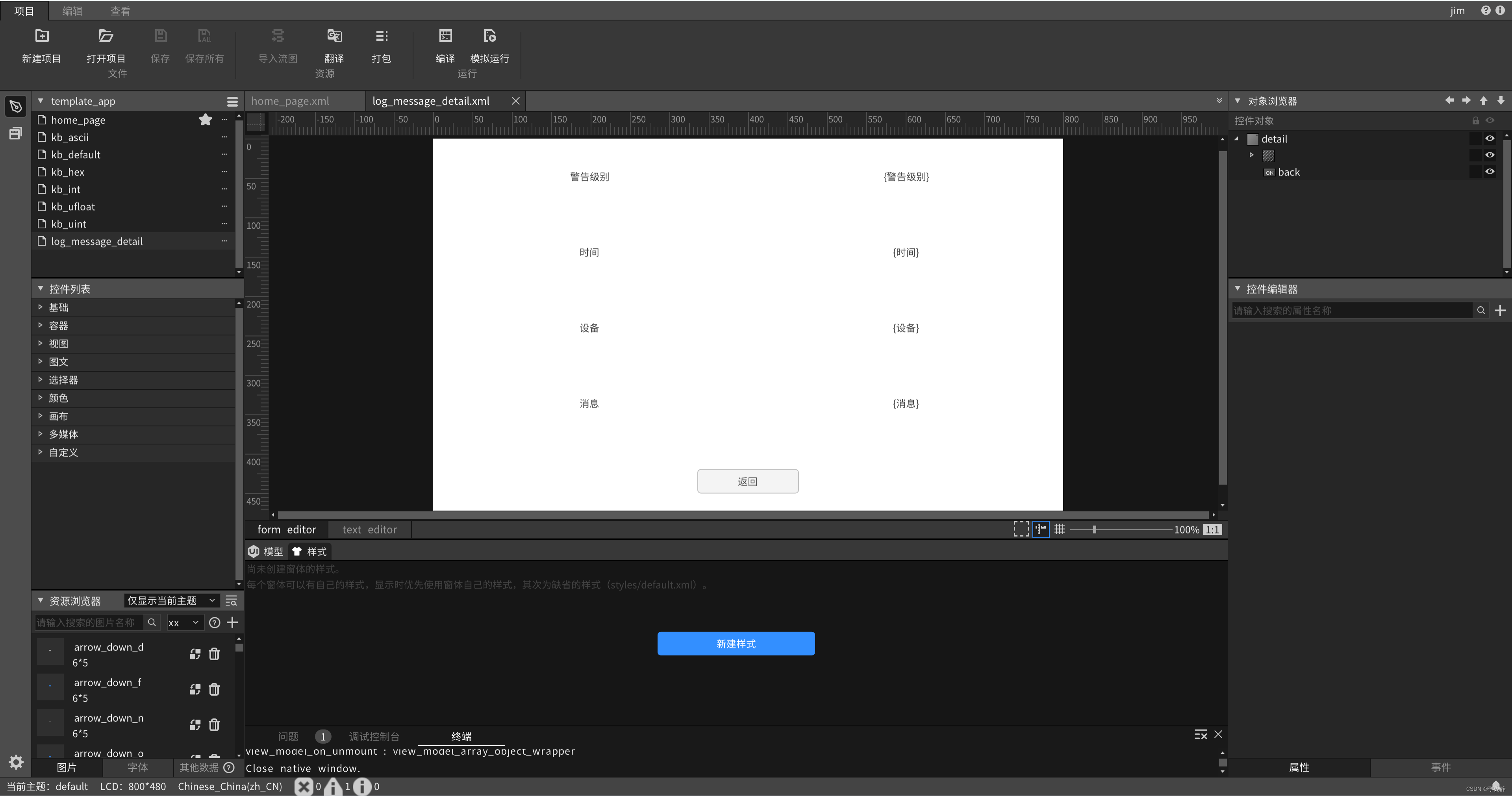

• 详情窗口

4. 添加绑定规则

告警信息的显示和管理在 前文 已经介绍过了，这里只介绍查询和查看详情的绑定规则。

4.1 查询的数据绑定

4.1.1 告警级别

绑定属性	绑定规则	说明
v-data:value	{query.level}	无

4.1.2 告警开始日期

绑定属性	绑定规则	说明
v-data:value	{query.start_date}	无

4.1.3 告警结束日期

绑定属性	绑定规则	说明
v-data:value	{query.end_date}	无

4.1.4 告警设备

绑定属性	绑定规则	说明
v-data:value	{query.device}	无

4.1.5 关键字

绑定属性	绑定规则	说明
v-data:value	{query.keywords}	无

4.1.6 查询命令

绑定属性	绑定规则	说明
v-on:click	{query, Args=clear}	参数 clear 表示清除查询

4.1.7 清除查询命令

绑定属性	绑定规则	说明
v-on:click	{query}	无

4.1.8 指定窗口的模型

• 指定窗口的模型为 log_message

4.2 查看详情的数据绑定

4.2.1 告警级别

绑定属性	绑定规则	说明
v-data:value	{one_of(‘调试；信息；警告；错误’, level)}	无

4.2.2 告警日期时间

绑定属性	绑定规则	说明
v-data:value	{date_time_format(time, ‘Y-M-D hⓂ️s’)}	无

4.2.3 告警设备

绑定属性	绑定规则	说明
v-data:value	{device}	无

4.2.4 告警信息

绑定属性	绑定规则	说明
v-data:value	{message}	无

4.2.5 指定窗口的模型

• 指定窗口的模型为 log_message

查看详情的窗口的名称 (xml 文件与窗口名同名）是固定，必须为 log_message_detail

5. 启用告警信息

修改 design/default/data/settings.json 文件，启用告警信息：

{"name": "hmi_log_message3","log_message": {"enable": true, /*是否启用告警信息*/"fields": ["level" /*告警级别*/,"time" /*日期时间*/,"device" /*设备*/,"message" /*信息*/],"fields_seperator": "|", /*字段之间的分隔符*/"max_rows": 1000 /*告警信息最大行数*/}
}

6. 编译运行

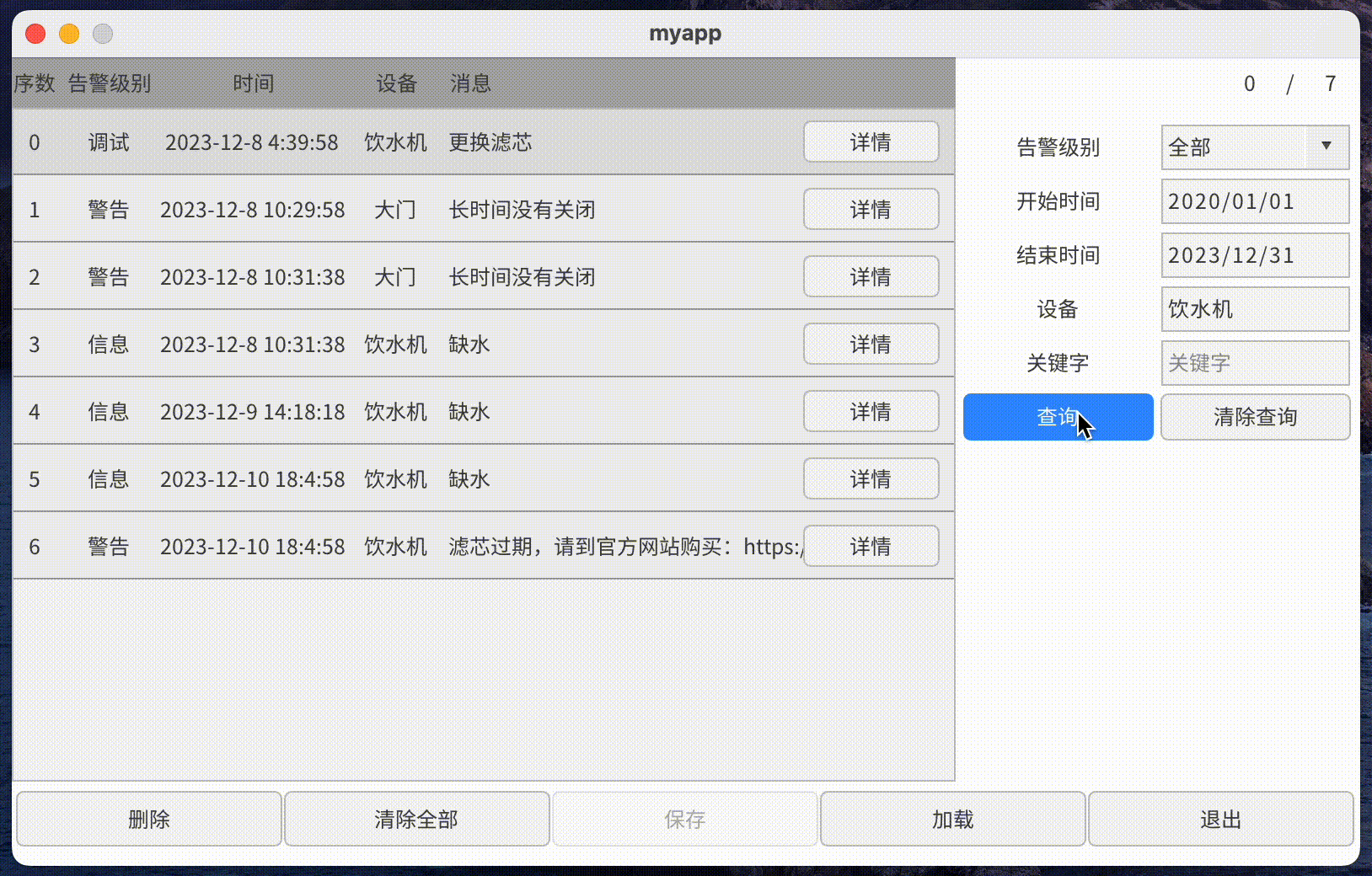

运行 bin 目录下的 demo 程序。

7. 注意

• 本项目并没有编写界面相关的代码，AWStudio 在 src/pages 目录下生成了一些代码框架，这些代码并没有用到，可以删除也可以不用管它，但是不能加入编译。

• 实际使用时，在 demo_log_message3 基础上进行调整即可，无需重复上面的过程，但是最好了解其中的原理。
