楼宇综合布线技术

实验目的及具体要求

目的

1.熟练掌握水平子系统、垂直子系统的施工方法，包括 PVC 线管及线管配件(接头、弯头、三通) 等的安装方法。

2.熟练掌握线管内线缆的穿放方法。

3.根据用户需求能够计算出线缆、管材(含配件) 等的用料

4.掌握建筑群子系统的施工方法，光纤的分配原则。

5.掌握双绞线、光纤端接技术。

任务

1.完成工作区子系统插座的安装。

2.完成水平子系统双绞线的布放及 PVC 管的敷设

3.完成管理间子系统内 110配线架的安装及双绞线的端接

4.完成垂直子系统双绞线的布放及PVC 管的敷设

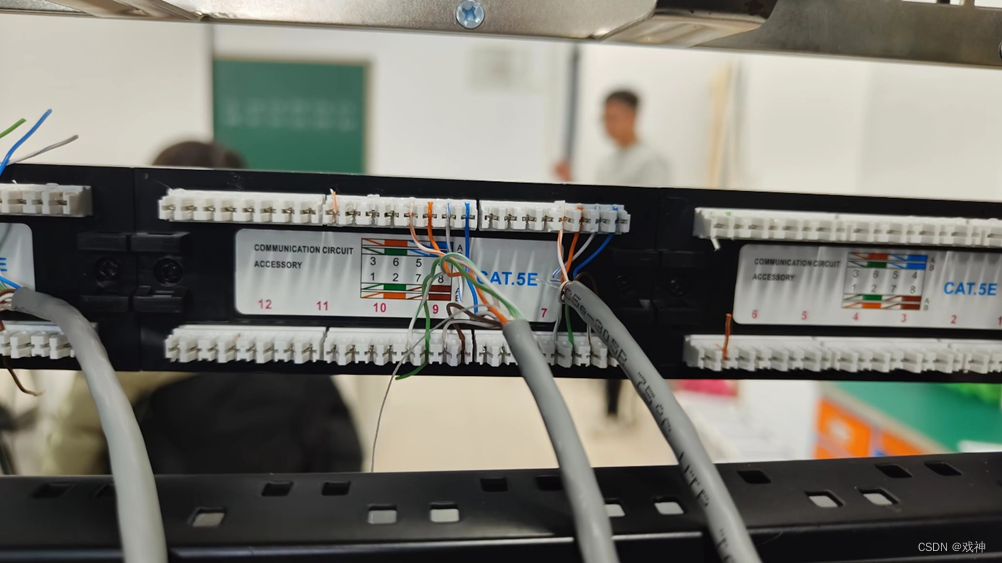

5.完成设备间子系统内网络配线架的安装及双绞线的端接。

6.完成设备间子系统内光纤配线架的安装及光缆的端接。

7.完成建筑群子系统光缆的布放及进线间子系统内主干光缆接头盒的安装。

实验仪器、设备和材料

材料:超五类非屏蔽双绞线电缆、网络信息模块、底盒、双口面板、光缆、尾纤、光纤配线架、PVC 线管及配件、110 配线架、24 口网络配线架。

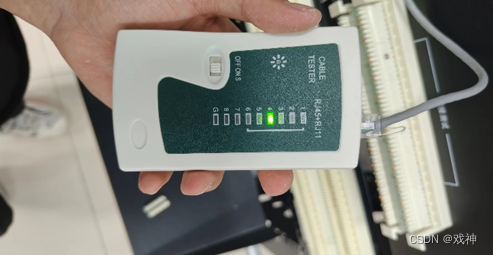

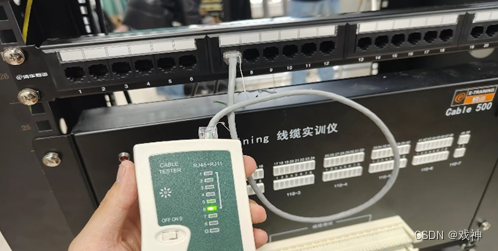

工具:剥线钳、单口打线钳、五对模块打线钳、网络测试仪.Cable500 线缆实训仪、熔接机、光纤切割刀、光纤剥线钳、老虎钳酒精湿巾、铜缆布线工具箱。

实验内容、步骤及实验/训数据记录

1.根据用户需求确定信息插座的安装位置，并将信息插座底盒安装固定。确定线管的安装路由。

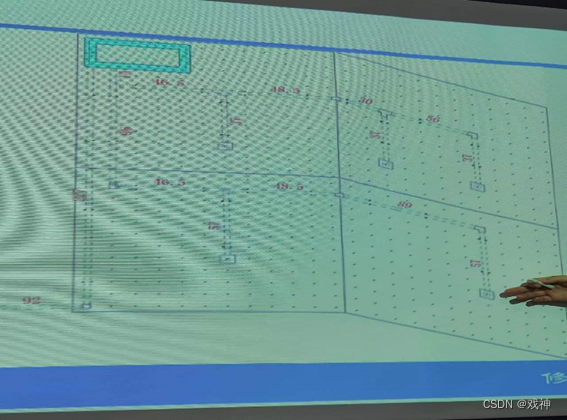

2. 根据项目背景经实际测量后计算用料

序号	材料名称	规格	数量	备注
1	PVC管	25	1200cm
2	双绞线	超五类	36m
3	信息插座	双口	5
4	三通	25	4
5	弯通	25	6
…	…	…	…	…

3.根据测量结果，将 PVC 线管和双绞线电缆裁剪成相应长度。并将双绞线电缆做好标记，标记样式为 通信工程5班第8组组XX#。

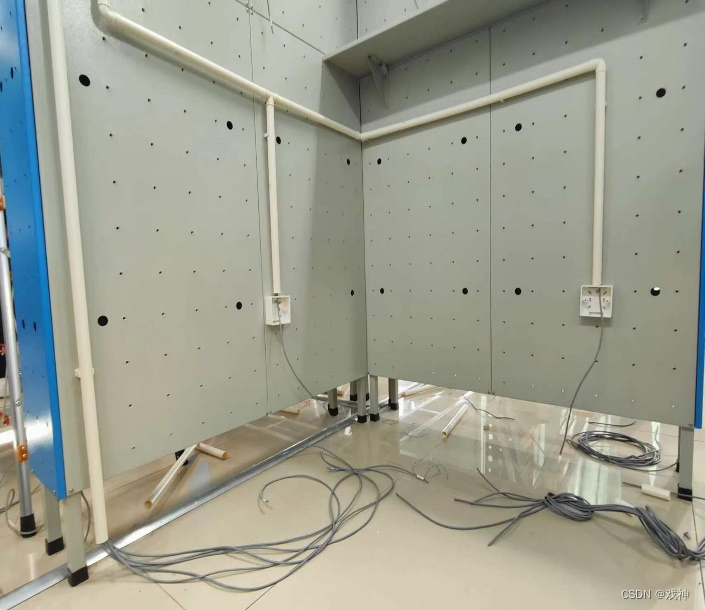

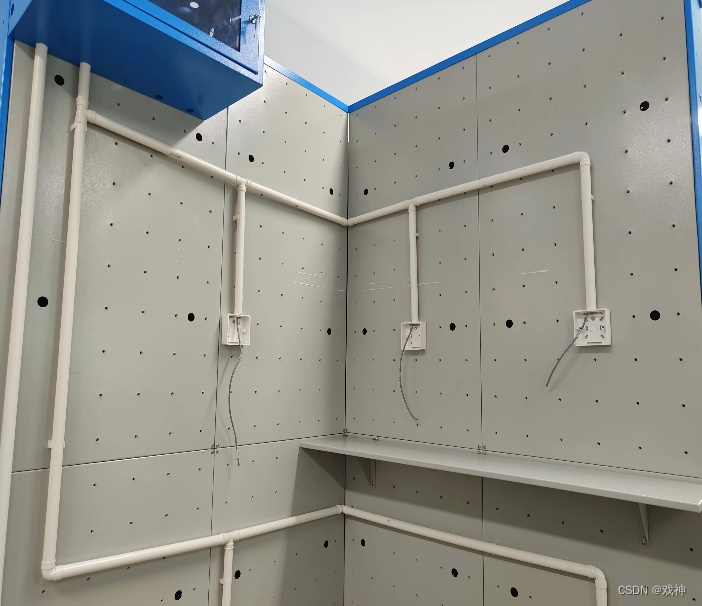

4.准备好实训材料和工具后，在墙体上相应位置安装管卡，并将裁剪好的线管安装固定。线管安装路由及信息点编号。注:在明装布线时应该边布管边穿线。

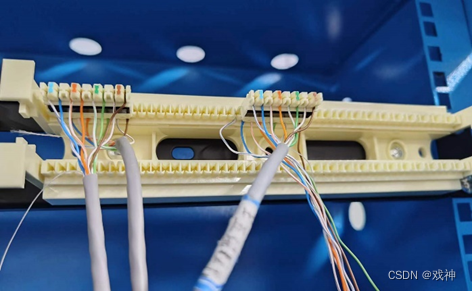

5.将110配线架安装在2层管理间的壁挂式机柜内。用五对模块打线钳将水平子系统双绞线电缆按信息点编号顺序端接至110配线架。

6.在工作区子系统完成信息模块的压接及面板和底盒的安装。

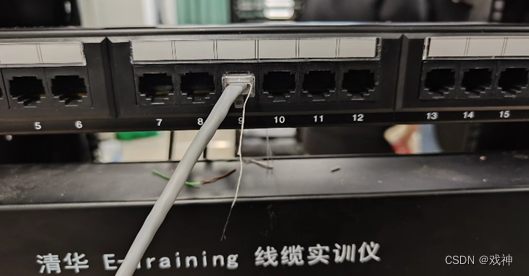

7.敷设垂直子系统双绞线电缆，一端在管理间 110 配线架端接:另一端在设备间24口网络配线架端接

8.所有双绞线电缆的端接均按 T568B 标准完成

9.在设备间内完成光纤配线架(光纤终端盒)的安装

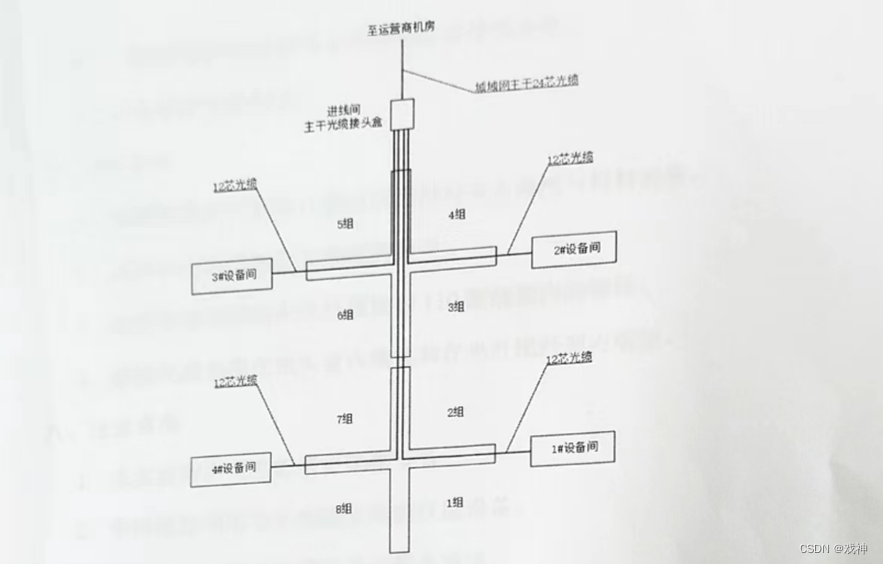

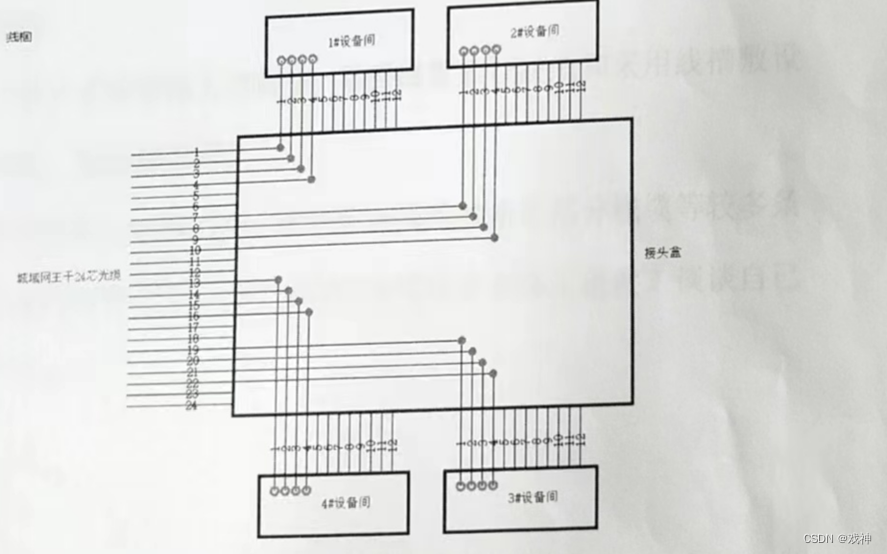

10.敷设建筑群子系统光缆 光缆纤芯分配原则

实验结果及分析

首先是仔细阅读背景材料和观察实际布施环境然后根据项目背景计算出所需材料并正确填写材料表格，其次协同完成线管及线缆的敷设小组分工明确，一楼和二楼分别由不同的组员同时进行，完成双绞线在信息模块和 110 配线架内的端接还完成光缆在接头盒内接续和在光纤配纤架内端接。
