实现内网主机通过DHCP获取IP地址---实验

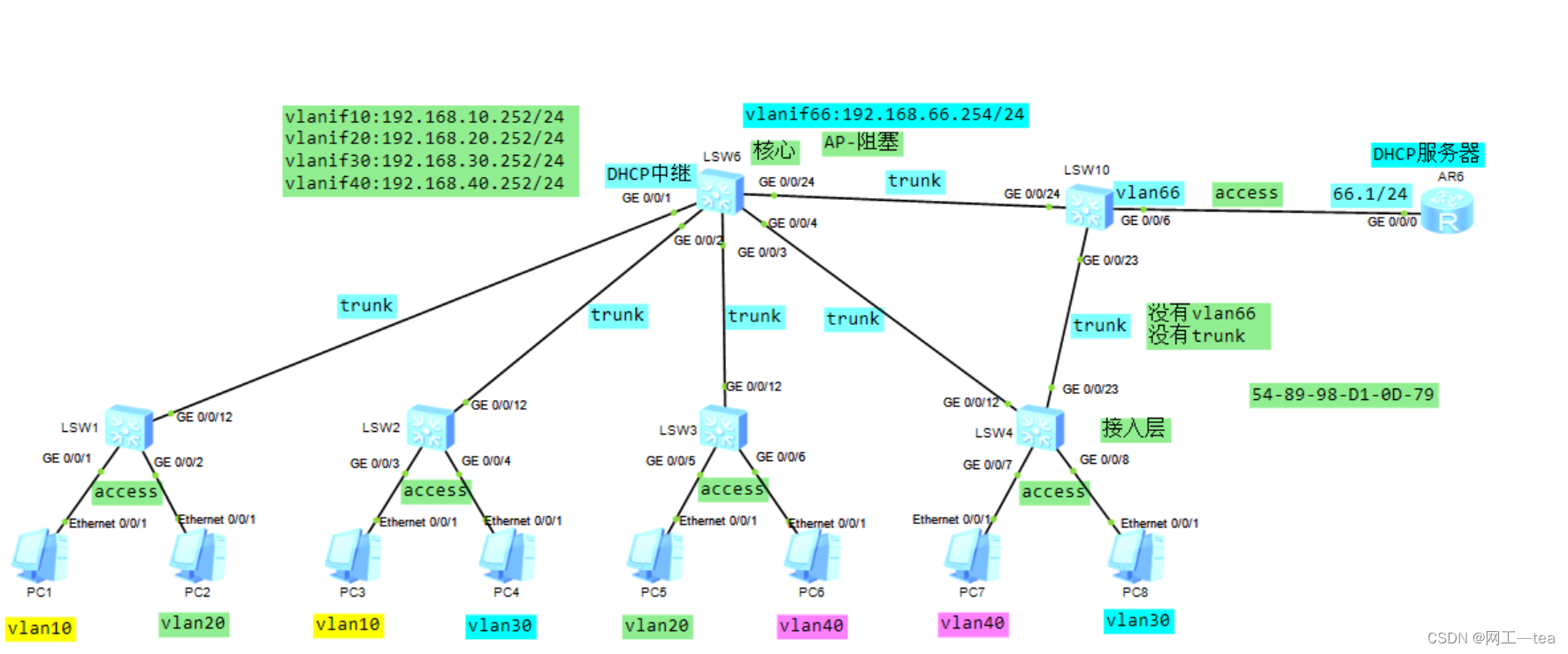

拓扑

需求：

• 每个VLAN的IP地址为192.168.xx.0，xx为vlan ID；
• DHCP服务器地址为192.168.66.1，网关为192.168.66.254，网关部署在SW6上，实现终端获取IP地址

配置步骤：

1) 接入层交换机连创建vlan,连接PC的接口配置接口为access，并且加入指定vlan

2) 交换机和交换机互联的接口配置trunk 允许所有vlan通过

3）在核心交换机SW6中配置vlanif的管理IP

SW10-要创建vlan,配置trunk 配置access

4）配置DHCP服务器，创建地址池

5）SW6核心交换机通过vlanif66和dhcp互通

6）dhcp配置回程的默认路由到DHCP中继（SW6)

7) 在SW6中配置DHCP中继

配置命令：

 第一步：接入层交换机的基础配置： SW1的配置：
sysname SW1
#
vlan batch 10 20 30 40 66
#
interface GigabitEthernet0/0/1port link-type accessport default vlan 10
#
interface GigabitEthernet0/0/2port link-type accessport default vlan 20
#
interface GigabitEthernet0/0/12port link-type trunkport trunk allow-pass vlan 2 to 4094SW2的配置：
sysname SW2
#
vlan batch 10 20 30 40 66
#
interface GigabitEthernet0/0/3port link-type accessport default vlan 10
#
interface GigabitEthernet0/0/4port link-type accessport default vlan 30
#
interface GigabitEthernet0/0/12port link-type trunkport trunk allow-pass vlan 2 to 4094SW3的配置：
sysname SW3
#
vlan batch 10 20 30 40 66
#
interface GigabitEthernet0/0/5port link-type accessport default vlan 20
#
interface GigabitEthernet0/0/6port link-type accessport default vlan 40
#
interface GigabitEthernet0/0/12port link-type trunkport trunk allow-pass vlan 2 to 4094SW4的配置：
sysname SW4
#
vlan batch 10 20 30 40 66
#
interface GigabitEthernet0/0/7port link-type accessport default vlan 40
#
interface GigabitEthernet0/0/8port link-type accessport default vlan 30
#
interface GigabitEthernet0/0/12port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/23port link-type trunkport trunk allow-pass vlan 2 to 4094第二步：配置DHCP服务器，配置IP地址池 DHCP服务器配置：
[R6-DHCP]dhcp enable
[R6-DHCP]int g0/0/0
[R6-DHCP-GigabitEthernet0/0/0]ip add 192.168.66.1 24
[R6-DHCP-GigabitEthernet0/0/0]dhcp select  global
[R6-DHCP-GigabitEthernet0/0/0]quit
[R6-DHCP]ip pool vlan10
[R6-DHCP-ip-pool-vlan10]network 192.168.10.0  mask 24
[R6-DHCP-ip-pool-vlan10]gateway-list 192.168.10.254
[R6-DHCP-ip-pool-vlan10]dns-list 8.8.8.8[R6-DHCP-ip-pool-vlan10]ip pool vlan20
[R6-DHCP-ip-pool-vlan20]network 192.168.20.0 mask 24
[R6-DHCP-ip-pool-vlan20]gateway-list 192.168.20.254
[R6-DHCP-ip-pool-vlan20]dns-list 8.8.8.8[R6-DHCP]ip pool vlan30
[R6-DHCP-ip-pool-vlan30]network 192.168.30.0  mask 24
[R6-DHCP-ip-pool-vlan30]gateway-list 192.168.30.254
[R6-DHCP-ip-pool-vlan30]dns-list 8.8.8.8[R6-DHCP-ip-pool-vlan30]ip  pool vlan40
[R6-DHCP-ip-pool-vlan40]network 192.168.40.0 mask 24
[R6-DHCP-ip-pool-vlan40]gateway-list 192.168.40.254
[R6-DHCP-ip-pool-vlan40]dns-list 8.8.8.8第三步：配置核心交换机SW6, 配置DHCP中继
[Huawei]sys SW6
[SW6]vlan batch 10 20 30 40 66
[SW6]dhcp enable
[SW6]port-group group-member g0/0/1 to g0/0/4  g0/0/24
[SW6-port-group]port link-type trunk
[SW6-port-group]port trunk allow-pass vlan all[SW6]int vlan 10
[SW6-Vlanif10]ip add 192.168.10.252 24
[SW6-Vlanif10]dhcp select relay
[SW6-Vlanif10]dhcp relay server-ip 192.168.66.1[SW6-Vlanif10]int vlan 20
[SW6-Vlanif20]ip add 192.168.20.252 24
[SW6-Vlanif20]dhcp select relay
[SW6-Vlanif20]dhcp relay server-ip 192.168.66.1[SW6-Vlanif20]int vlan 30
[SW6-Vlanif30]ip add 192.168.30.252 24
[SW6-Vlanif30]dhcp select relay
[SW6-Vlanif30]dhcp relay server-ip 192.168.66.1[SW6-Vlanif30]int vlan 40
[SW6-Vlanif40]ip add 192.168.40.252 24
[SW6-Vlanif40]dhcp select relay
[SW6-Vlanif40]dhcp relay server-ip 192.168.66.1第四步：SW10交换机的基础配置
[SW10]vlan batch 10 20 30 40 66
[SW10]port-group group-member g0/0/23 g0/0/24
[SW10-port-group]port link-type trunk
[SW10-port-group]port trunk allow-pass vlan all
[SW10-port-group]quit
[SW10]int g0/0/6
[SW10-G0/0/6]port link-type access
[SW10-G0/0/6]port default vlan 66第五步：排除常见错误： 备注：现在我们配置完dhcp服务器和dhcp中继，主机能够获取IP地址吗？如果不能获取IP地址，为什么？  原因是什么？  怎么排错？解决主机无法获取IP地址的问题？
1） 用SW6中继设备去pingDHCP服务器，看DHCP中继和DHCP服务器是否互通[sw6] ping   192.168.66.1  经过验证发现不通：  无法发包，为什么?[sw6] display  ip routing-table  192.168.66.1发现： SW6没有去往 192.168.66.1 的路由 2） 在SW6中给vlanif 66 配置管理IP地址[SW6]int vlan 66[SW6-Vlanif66]ip add 192.168.66.254 24再次验证：[sw6] display  ip routing-table  192.168.66.1发现： SW6有去往 192.168.66.1 的直连路由  3） 在DHCP中，配置去往中继地址的回程的默认路由[R6-DHCP]ip route-static 0.0.0.0 0.0.0.0 192.168.66.254备注：能获取IP地址了，但是每个vlan中只有1个PC能获取到IP地址，第2台pc无法获取IP地址原因：地址冲突：  192.168.XX.252 和vlanif管理IP地址，冲突解决方案：
1）把所有PC的dhcp功能都关闭
2）重置DHCP地址池
<R6-DHCP>reset ip pool name vlan10 all
<R6-DHCP>reset ip pool name vlan20 all
<R6-DHCP>reset ip pool name vlan30 all
<R6-DHCP>reset ip pool name vlan40 all3）在dhcp中做ping探测
备注：每次dhcp发IP地址的时候，都先ping 一下，如果能ping通
就证明这个IP地址有人再用，跳过这个IP地址，发下一个IP地址[R6-DHCP]dhcp server ping packet 4       //地址探测
[R6-DHCP]dhcp server ping timeout 100第六步：再次验证
发现PC可以正常获取IP地址
